1、雷达天线

1.1、基本概念

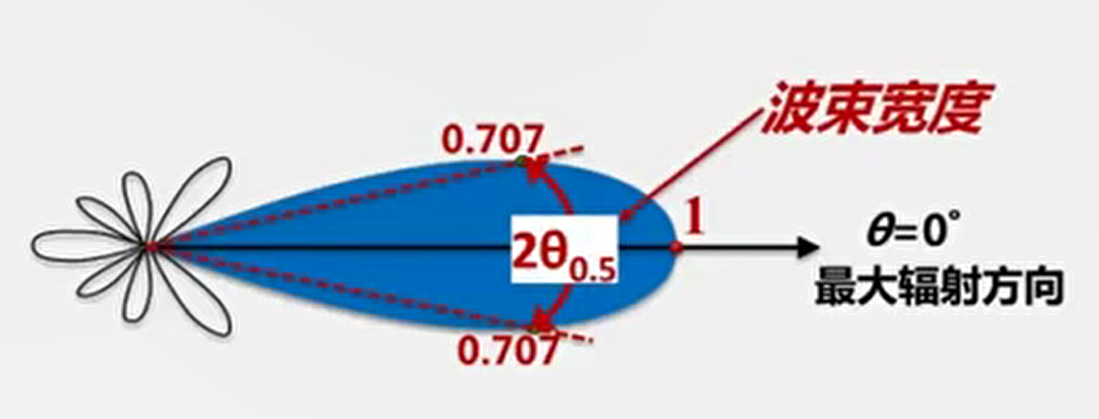

波束宽度：波束辐射方向的功率降到最大值一半时，辐射方向之间角度。



天线增益：定向天线最大辐射功率与各向均匀辐射天线辐射功率之比。

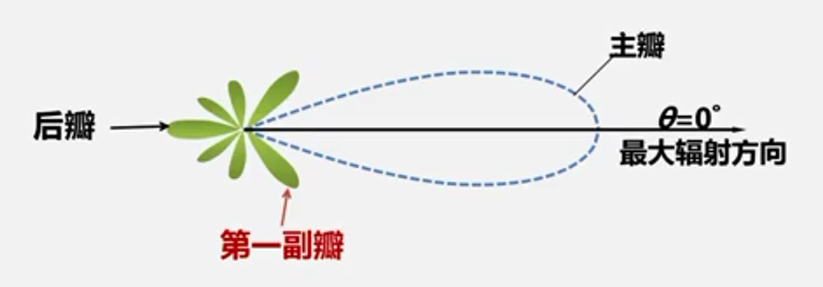

副瓣电平：常用副瓣最大值与主瓣最大值之比表示。





1.2、天线的E面和H面

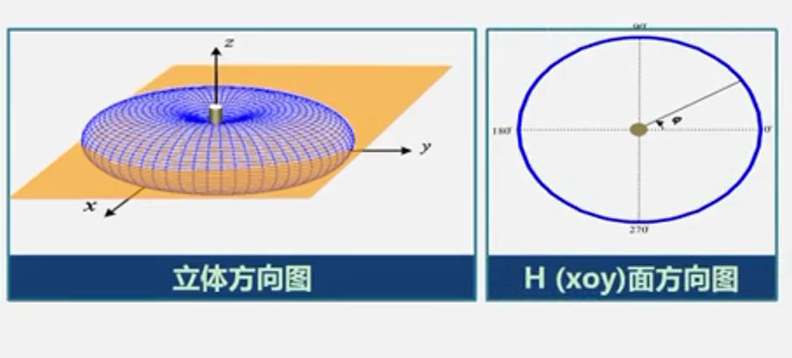

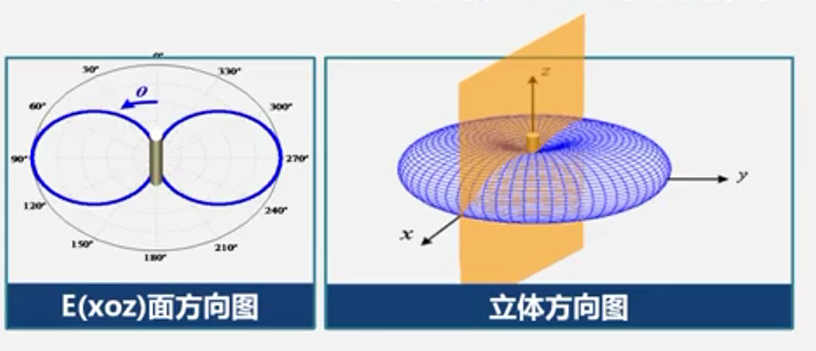

以半波振子天线方向图为例，将方向图沿着XOZ面切开看去为E面方向图（图 4），将方向图沿着XOY面切开看去为H面方向图（图 5）。





由图 6中可以看出，八木天线的方向性要比半波振子的号。



1.3、其他天线

基站天线

双脊喇叭天线

波导缝隙阵天线

八木天线

半波振子天线

抛物面天线

平面螺旋天线

单元阵列天线

。。。

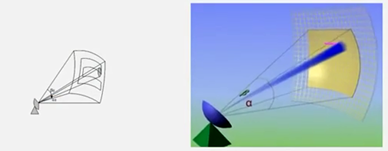

1.4、天线扫描方式

1.4.1、螺旋扫描





1.4.2、分行扫描

进行分行扫描的时候，通过在方位向上进行快速扫描，在俯仰上进行缓慢扫描。





1.4.3、锯齿扫描

进行锯齿扫描的时候，在俯仰上进行快速扫描，在方位上进行缓慢扫描。





1.5、雷达扫描实现原理

1.5.1、机械性扫描

1. 反射面和馈源一起随着动伺服动；
2. 反射面动，馈源不动；
3. 馈源动，反射面不动。

     优点：实现简单，安装伺服即可；

     缺点：机械运动惯性大，扫描速率低，跟踪误差大，只能进行单目标跟踪。



1.5.2、电扫描
