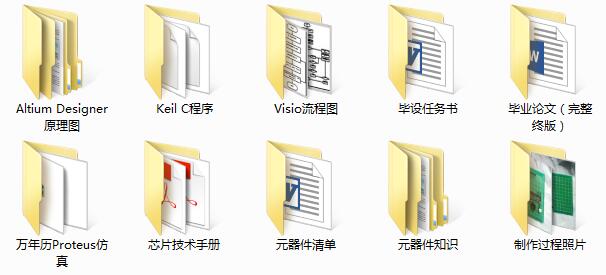

获取全套资源，请见后文说明~

设计要求
1.显示公历年、月、日、星期、时、分、秒；
2.可随时调校年、月、日、时、分、秒；
3.能显示农历时间，并能标明平润年；
4.具有闹钟设定提醒功能；
5.能够显示当前环境温度；

设计概述
电子万年历系统以AT89C52单片机为核心，构成单片机控制电路，结合DS1302时钟芯片和DS18B20温度传感器，完成时间和温度的读取，全部信息由LCD1602液晶实时显示。

日历时间的校准和闹钟的设定均由四个独立按键来实现，日历能显示公历和农历的年、月、日以及星期、时、分、秒，在显示农历年时，还能标明平润年。

整个系统的由以下几个模块组成，如下图所示。
在这里插入图片描述
原理图

仿真电路图

仿真结果分析
打开Proteus仿真文件，文件后缀名为DSN。双击单片机，加载WanNianLi.hex文件（位于Keil C程序文件夹中），运行仿真，结果如下图所示。

上图可以看出，LCD显示的时间信息与DS1302 Clock-U3窗口完全一致，表明单片机成功读取DS1302芯片数据。当前日期为2020年10月9日星期五，时间为21点30分39秒，温度为31.0℃。

设置时间的操作为：点击“设置”键，秒针闪烁，此时可以通过“加键”和“减键”进行增减调整，秒针设置如下所示。
在这里插入图片描述
秒针设置完成后，再次点击“设置”键，分针闪烁，继续通过加减键进行设置，以此类推，来设置小时、日、月和年，年（范围可到2099年）设置完成后，再次按下“设置”键，退出时间的设置，回到LCD正常显示界面。

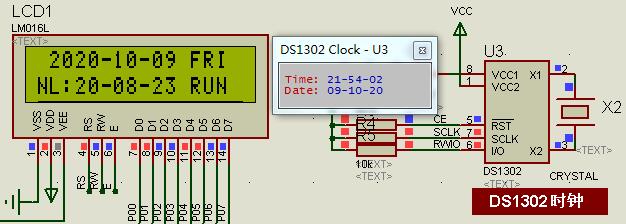

点击“农历/闹钟”按键，显示当前日期的农历日期，以及平润年（平年：PING 闰年：RUN），如下图所示，公历2020年10月9日所对应的农历日为8月23，且2020年为闰年，公历农历转换信息准确无误。
在这里插入图片描述
再次点击“农历/闹钟”键，显示闹钟时间，以及闹钟的开关状态（ON：表示闹钟开，OFF：表示闹钟关），图中系统默认闹钟时间为01:01，闹钟处于打开状态ON。

设置闹钟操作为：在当前闹钟显示界面下，点击“设置”键，闹钟的小时数闪烁，通过“加键”和“减键”调整小时数，小时数设置好后，再次点击“设置”键，分钟闪烁，进入分钟数的设置。

同理，分钟数设置好后，再次点击“设置”键，需要注意的是，在设定闹钟开关时，没有光标闪烁。点击“加键”或“减键”，设置闹钟的打开与关闭，ON与OFF之间切换。

以上都设置好后，再点击“设置”键，ON或OFF闪烁一下，表示闹钟设定完成。此时按下“农历/闹钟”键退出闹钟界面，回到时间正常显示的界面。

例如，设置闹钟时间为早上8:30，闹钟打开，状态为ON，结果如下。
在这里插入图片描述
闹钟定时到后，蜂鸣器发声，闹钟响；闹钟可以通过点击“加键”或“减键”或“农历/闹钟”键来关闭。

通过点击DS18B20模块的红色向上、向下箭头，可以模拟温度的改变，LCD液晶实时显示当前温度值。例如设定温度22.0℃，如图所示。
在这里插入图片描述
综上所述，电子万年历Proteus仿真设计运行效果满足设计要求。

部分C代码

void main()
{init_eeprom();  //开始初始化保存的数据P1=0xff;
//	flag=ReadTemperature();
//	delay(2000);lcd_init();      //调用液晶屏初始化子函数ds1302_init();   //调用DS1302时钟的初始化子函数init();          //调用定时计数器的设置子函数led1=0;           //打开LCD的背光电源buzzer=0;		 //蜂鸣器长响一次delay(100);buzzer=1;init_eeprom();while(1)  //无限循环下面的语句：{		keyscan();      //调用键盘扫描子函数led=led1;		if(timerOn==1)alarm();	//闹钟输出if((fen==0)&&(miao==0)){if(shi>12)temp_hour=shi-12;else{if(shi==0)temp_hour=12;elsetemp_hour=shi;}shangyimiao=miao;baoshi=1;}if(baoshi==1){ZD_baoshi();do keyscan();while(shangyimiao==miao);	shangyimiao=miao;}}
}
void timer0() interrupt 1  //取得并显示日历和时间
{//Init_DS18B20();//温度传感器DS18b2初始化子函数，在头文件中
//   flag=ReadTemperature();//将18b2头文件运行返回的函数结果送到变量FLAG中，用于显示//读取秒时分周日月年七个数据（DS1302的读寄存器与写寄存器不一样）：miao = BCD_Decimal(read_1302(0x81));fen = BCD_Decimal(read_1302(0x83));shi  = BCD_Decimal(read_1302(0x85));ri  = BCD_Decimal(read_1302(0x87));yue = BCD_Decimal(read_1302(0x89));nian=BCD_Decimal(read_1302(0x8d));//week=BCD_Decimal(read_1302(0x8b));     //不读取，直接通过日期计算得到if((led1==0)){if(temp_miao!=miao){temp_miao=miao;bltime++;}if(bltime==10){led1=1;bltime=0;}}if(T_NL_NZ==1)							//显示农历{uint nian_temp,temp12;temp12=nian;nian_temp=2000+(temp12&0xF0)*10+temp12&0x0F;if((nian_temp%400==0)||((nian_temp%100!=0)&&(nian_temp%4==0)))  //判断是否为闰年p_r=1;elsep_r=0;Conversion(0,nian,yue,ri);write_1602com(er);//时间显示固定符号写入位置?for(a=0;a<16;a++){if(p_r==0)write_1602dat(nlp[a]);//写显示时间固定符号，两个冒号else write_1602dat(nlr[a]);}write_nl(3,year_moon);//农历 年write_nl(6,month_moon);//农历 月write_nl(9,day_moon);//农历 日dokeyscan();while(T_NL_NZ==1);write_1602com(er);//时间显示固定符号写入位置，从第2个位置后开始显示for(a=0;a<16;a++){write_1602dat(qk[a]);//写显示时间固定符号，两个冒号}write_1602com(er);//时间显示固定符号写入位置，从第2个位置后开始显示for(a=0;a<8;a++){write_1602dat(tab2[a]);//写显示时间固定符号，两个冒号}}
