SPI协议

SPI（Serial Peripheral Interface，串行外围设备接口）通讯协议，是 Motorola 公司提出的一种同步串行接口技术，是一种高速、全双工、同步通信总线，在芯片中只占用四根管脚用来控制及数据传输，广泛用于 EEPROM、 Flash、 ADC（数模转换器）、 DSP（数字信号处理器）以及数字信号解码器上，是常用的也是较为重要的通讯协议之一。SPI 通讯协议的优点是支持全双工通信，通讯方式较为简单，且相对数据传输速率较快；缺点是没有指定的流控制，没有应答机制确认数据是否接收，与 IIC 总线通讯协议相比，在数据可靠性上有一定缺陷。

物理层

一主一从
在这里插入图片描述
一主多从

SPI 通讯协议包含 1 条时钟信号线、 2 条数据总线和 1 条片选信号线，时钟信号线为SCK， 2 条数据总线分别为 MOSI(主输出从输入)、 MISO(主输入从输出)，片选信号线为CS_n。

(1) SCK (Serial Clock)： 时钟信号线，用于同步通讯数据。由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不同，两个设备之间通讯时，通讯速率受限于低速设备。

(2) MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。主机的数据从这条信号线输出，从机由这条信号线读入主机发送的数据，数据方向由主机到从机。

(3) MISO (Master Input， Slave Output)：主设备输入/从设备输出引脚。主机从这条信号线读入数据，从机的数据由这条信号线输出到主机，数据方向由从机到主机。

(4) CS_n(Chip Select)：片选信号线，也称为 CS_N，以下用 CS_N 表示。当有多个 SPI 从设备与 SPI 主机相连时，设备的其它信号线 SCK、 MOSI 及 MISO 同时并联到相同的 SPI总线上，即无论有多少个从设备，都共同使用这 3 条总线；而每个从设备都有独立的这一条 CS_N 信号线，本信号线独占主机的一个引脚，即有多少个从设备，就有多少条片选信号线。 I2C 协议中通过设备地址来寻址、选中总线上的某个设备并与其进行通讯；而 SPI协议中没有设备地址，它使用 CS_N 信号线来寻址，当主机要选择从设备时，把该从设备的 CS_N 信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行 SPI 通讯。所以 SPI 通讯以 CS_N 线置低电平为开始信号，以 CS_N 线被拉高作为结束信号。

协议层

SPI 通讯协议一共有四种通讯模式，模式 0、模式 1、模式 2 以及模式 3，这 4 种模式
分别由**时钟极性(CPOL， Clock Polarity)和时钟相位(CPHA， Clock Phase)**来定义，其中
CPOL 参数规定了空闲状态(CS_N 为高电平，设备未被选中)时 SCK 时钟信号的电平状态，
CPHA 规定了数据采样是在 SCK 时钟的奇数边沿还是偶数边沿。

在这里插入图片描述
有四种模式，其中常用的是模式0和3。

模式 0： CPOL= 0， CPHA=0。空闲状态时 SCK 串行时钟为低电平；数据采样在 SCK 时钟的奇数边沿，本模式中，奇数边沿为上升沿；数据更新在 SCK 时钟的偶数边沿，本模式中，偶数边沿为下降沿。
模式 1： CPOL= 0， CPHA=1。空闲状态时 SCK 串行时钟为低电平；数据采样在 SCK 时钟的偶数边沿，本模式中，偶数边沿为下降沿；数据更新在 SCK 时钟的奇数边沿，本模式中，偶数边沿为上升沿。
模式 2： CPOL= 1， CPHA=0。空闲状态时 SCK串行时钟为高电平；数据采样在 SCK 时钟的奇数边沿，本模式中，奇数边沿为下降沿；数据更新在 SCK 时钟的偶数边沿，本模式中，偶数边沿为上升沿。
模式 3： CPOL= 1， CPHA=1。空闲状态时 SCK 串行时钟为高电平；数据采样在 SCK 时钟的偶数边沿，本模式中，偶数边沿为上升沿；数据更新在 SCK 时钟的奇数边沿，本模式中，偶数边沿为下降沿

SPI 每次数据传输可以 8 位或 16 位为单位，每次传输的单位数不受限制。

FLASH芯片

非易失性存储器，掉电后数据不会丢失，在 FPGA 工程的设计中， Flash 主要用作外接芯片来存储 FPGA 程序，使 FPGA 在上电后可以立即执行我们想要执行的程序。 SPIFlash 芯片就是支持 SPI 通讯协议的 Flash 芯片。

Flash 型号为 W25Q16 存储容量为 16Mbit(2M 字节)，实验原理图如下：
在这里插入图片描述

SPI-Flash 全擦除指令

全擦除(Bulk Erase)操作，简称 BE，操作指令为 8’b1100_0111(C7h)。

在这里插入图片描述

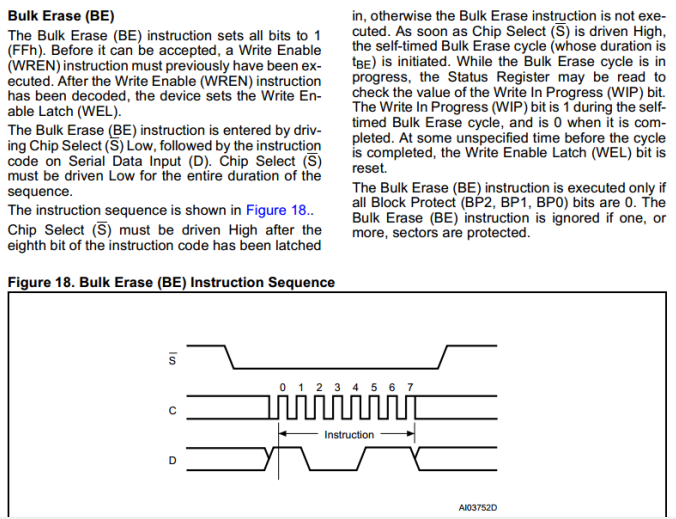

如下图中从芯片手册中截取的内容，对全擦除指令进行了介绍，其大致意思就是：全擦除指令是将 Flash 芯片中的所有存储单元设置为全 1，在 Flash 芯片写入全擦出指令之前，需要先写入写使能(WREN)指令，将芯片设置为写使能锁存(WEL)状态；随后要拉低片选信号，写入全擦除指令，在指令写入过程中，片选信号始终保持低电平，待指令被芯片锁存后，将片选信号拉高；全擦除指令被锁存并执行后，需要等待一个完整的全擦除周期(tBE)，才能完成 Flash 芯片的全擦除操作。
在这里插入图片描述
写使能(Write Enable)指令，简称 WREN，操作指令为 8’b0000_0110(06h)。

全擦除操作时序

在这里插入图片描述
**注意：**片选信号自下降沿始到第一个有效数据写入时止，这一段等待时间定义为片选信号有效建立时间 tSLCH，由图 38-15 可知，这一时间段必须大于等于 5ns；片选信号自最后一个有效数据写入时始到片选信号上升沿止，这一段等待时间定义为片选信号有效保持时间 tCHSH，这一时间段必须大于等于 5ns；片选信号自上一个上升沿始到下一个下降沿止，这一段等待时间定义为片选信号高电平等待时间 tSHSL，这一时间段必须大于等于 100ns。
