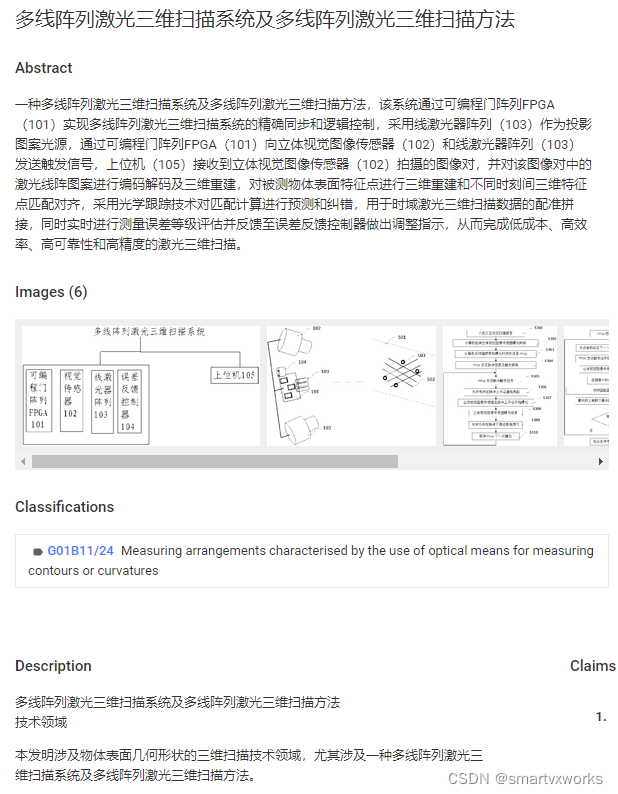

多线阵列激光三维扫描系统及多线阵列激光三维扫描方法

技术领域

本发明涉及物体表面几何形状的三维扫描技术领域，尤其涉及一种多线阵列激光三维扫描系统及多线阵列激光三维扫描方法。

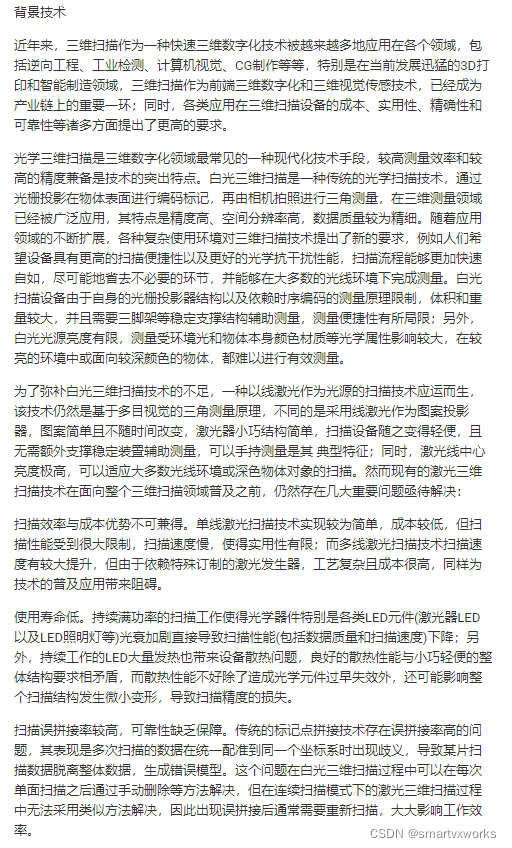

背景技术

近年来，三维扫描作为一种快速三维数字化技术被越来越多地应用在各个领域，包括逆向工程、工业检测、计算机视觉、CG制作等等，特别是在当前发展迅猛的3D打印和智能制造领域，三维扫描作为前端三维数字化和三维视觉传感技术，已经成为产业链上的重要一环；同时，各类应用在三维扫描设备的成本、实用性、精确性和可靠性等诸多方面提出了更高的要求。

光学三维扫描是三维数字化领域最常见的一种现代化技术手段，较高测量效率和较高的精度兼备是技术的突出特点。白光三维扫描是一种传统的光学扫描技术，通过光栅投影在物体表面进行编码标记，再由相机拍照进行三角测量，在三维测量领域已经被广泛应用，其特点是精度高、空间分辨率高，数据质量较为精细。随着应用领域的不断扩展，各种复杂使用环境对三维扫描技术提出了新的要求，例如人们希望设备具有更高的扫描便捷性以及更好的光学抗干扰性能，扫描流程能够更加快速自如，尽可能地省去不必要的环节，并能够在大多数的光线环境下完成测量。白光扫描设备由于自身的光栅投影器结构以及依赖时序编码的测量原理限制，体积和重量较大，并且需要三脚架等稳定支撑结构辅助测量，测量便捷性有所局限；另外，白光光源亮度有限，测量受环境光和物体本身颜色材质等光学属性影响较大，在较亮的环境中或面向较深颜色的物体，都难以进行有效测量。

为了弥补白光三维扫描技术的不足，一种以线激光作为光源的扫描技术应运而生，该技术仍然是基于多目视觉的三角测量原理，不同的是采用线激光作为图案投影器，图案简单且不随时间改变，激光器小巧结构简单，扫描设备随之变得轻便，且无需额外支撑稳定装置辅助测量，可以手持测量是其典型特征；同时，激光线中心亮度极高，可以适应大多数光线环境或深色物体对象的扫描。然而现有的激光三维扫描技术在面向整个三维扫描领域普及之前，仍然存在几大重要问题亟待解决：

扫描效率与成本优势不可兼得。单线激光扫描技术实现较为简单，成本较低，但扫描性能受到很大限制，扫描速度慢，使得实用性有限；而多线激光扫描技术扫描速度有较大提升，但由于依赖特殊订制的激光发生器，工艺复杂且成本很高，同样为技术的普及应用带来阻碍。

使用寿命低。持续满功率的扫描工作使得光学器件特别是各类LED元件(激光器LED以及LED照明灯等)光衰加剧直接导致扫描性能(包括数据质量和扫描速度)下降；另外，持续工作的LED大量发热也带来设备散热问题，良好的散热性能与小巧轻便的整体结构要求相矛盾，而散热性能不好除了造成光学元件过早失效外，还可能影响整个扫描结构发生微小变形，导致扫描精度的损失。

扫描误拼接率较高，可靠性缺乏保障。传统的标记点拼接技术存在误拼接率高的问题，其表现是多次扫描的数据在统一配准到同一个坐标系时出现歧义，导致某片扫描数据脱离整体数据，生成错误模型。这个问题在白光三维扫描过程中可以在每次单面扫描之后通过手动删除等方法解决，但在连续扫描模式下的激光三维扫描过程中无法采用类似方法解决，因此出现误拼接后通常需要重新扫描，大大影响工作效率。

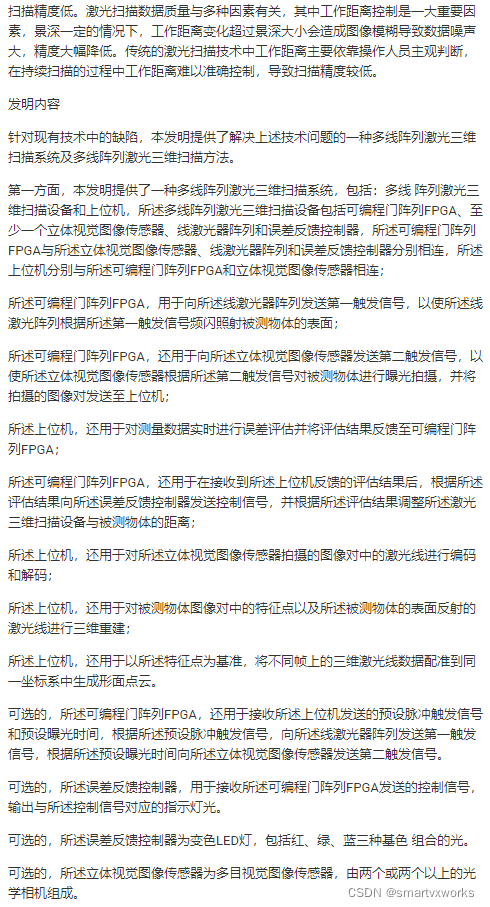

扫描精度低。激光扫描数据质量与多种因素有关，其中工作距离控制是一大重要因素，景深一定的情况下，工作距离变化超过景深大小会造成图像模糊导致数据噪声大，精度大幅降低。传统的激光扫描技术中工作距离主要依靠操作人员主观判断，在持续扫描的过程中工作距离难以准确控制，导致扫描精度较低。

发明内容

针对现有技术中的缺陷，本发明提供了解决上述技术问题的一种多线阵列激光三维扫描系统及多线阵列激光三维扫描方法。

第一方面，本发明提供了一种多线阵列激光三维扫描系统，包括：多线阵列激光三维扫描设备和上位机，所述多线阵列激光三维扫描设备包括可编程门阵列FPGA、至少一个立体视觉图像传感器、线激光器阵列和误差反馈控制器，所述可编程门阵列FPGA与所述立体视觉图像传感器、线激光器阵列和误差反馈控制器分别相连，所述上位机分别与所述可编程门阵列FPGA和立体视觉图像传感器相连；

所述可编程门阵列FPGA，用于向所述线激光器阵列发送第一触发信号，以使所述线激光阵列根据所述第一触发信号频闪照射被测物体的表面；

所述可编程门阵列FPGA，还用于向所述立体视觉图像传感器发送第二触发信号，以使所述立体视觉图像传感器根据所述第二触发信号对被测物体进行曝光拍摄，并将拍摄的图像对发送至上位机；

所述上位机，还用于对测量数据实时进行误差评估并将评估结果反馈至可编程门阵列FPGA；

所述可编程门阵列FPGA，还用于在接收到所述上位机反馈的评估结果后，根据所述评估结果向所述误差反馈控制器发送控制信号，并根据所述评估结果调整所述激光三维扫描设备与被测物体的距离；

所述上位机，还用于对所述立体视觉图像传感器拍摄的图像对中的激光线进行编码和解码；

所述上位机，还用于对被测物体图像对中的特征点以及所述被测物体的表面反射的激光线进行三维重建；

所述上位机，还用于以所述特征点为基准，将不同帧上的三维激光线数据配准到同一坐标系中生成形面点云。

可选的，所述可编程门阵列FPGA，还用于接收所述上位机发送的预设脉冲触发信号和预设曝光时间，根据所述预设脉冲触发信号，向所述线激光器阵列发送第一触发信号，根据所述预设曝光时间向所述立体视觉图像传感器发送第二触发信号。

可选的，所述误差反馈控制器，用于接收所述可编程门阵列FPGA发送的控制信号，输出与所述控制信号对应的指示灯光。

可选的，所述误差反馈控制器为变色LED灯，包括红、绿、蓝三种基色组合的光。

可选的，所述立体视觉图像传感器为多目视觉图像传感器，由两个或两个以上的光学相机组成。

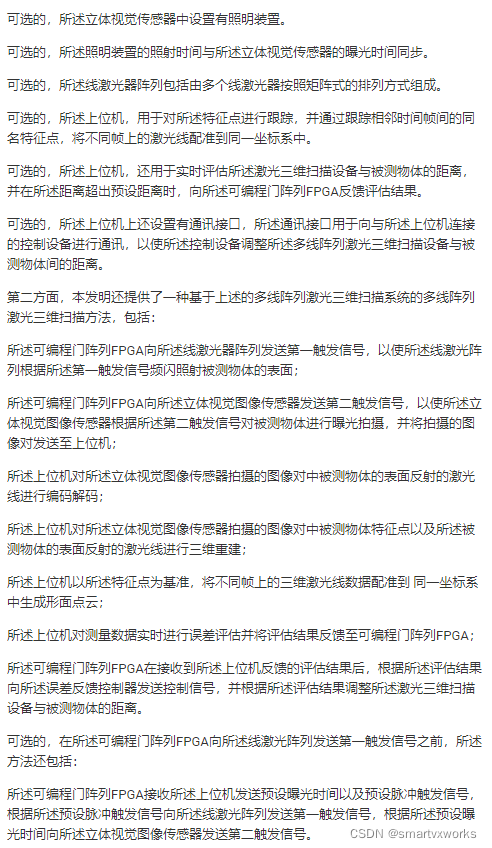

可选的，所述立体视觉传感器中设置有照明装置。

可选的，所述照明装置的照射时间与所述立体视觉传感器的曝光时间同步。

可选的，所述线激光器阵列包括由多个线激光器按照矩阵式的排列方式组成。

可选的，所述上位机，用于对所述特征点进行跟踪，并通过跟踪相邻时间帧间的同名特征点，将不同帧上的激光线配准到同一坐标系中。

可选的，所述上位机，还用于实时评估所述激光三维扫描设备与被测物体的距离，并在所述距离超出预设距离时，向所述可编程门阵列FPGA反馈评估结果。

可选的，所述上位机上还设置有通讯接口，所述通讯接口用于向与所述上位机连接的控制设备进行通讯，以使所述控制设备调整所述多线阵列激光三维扫描设备与被测物体间的距离。

第二方面，本发明还提供了一种基于上述的多线阵列激光三维扫描系统的多线阵列激光三维扫描方法，包括：

所述可编程门阵列FPGA向所述线激光器阵列发送第一触发信号，以使所述线激光阵列根据所述第一触发信号频闪照射被测物体的表面；

所述可编程门阵列FPGA向所述立体视觉图像传感器发送第二触发信号，以使所述立体视觉图像传感器根据所述第二触发信号对被测物体进行曝光拍摄，并将拍摄的图像对发送至上位机；

所述上位机对所述立体视觉图像传感器拍摄的图像对中被测物体的表面反射的激光线进行编码解码；

所述上位机对所述立体视觉图像传感器拍摄的图像对中被测物体特征点以及所述被测物体的表面反射的激光线进行三维重建；

所述上位机以所述特征点为基准，将不同帧上的三维激光线数据配准到同一坐标系中生成形面点云；

所述上位机对测量数据实时进行误差评估并将评估结果反馈至可编程门阵列FPGA；

所述可编程门阵列FPGA在接收到所述上位机反馈的评估结果后，根据所述评估结果向所述误差反馈控制器发送控制信号，并根据所述评估结果调整所述激光三维扫描设备与被测物体的距离。

可选的，在所述可编程门阵列FPGA向所述线激光阵列发送第一触发信号之前，所述方法还包括：

所述可编程门阵列FPGA接收所述上位机发送预设曝光时间以及预设脉冲触发信号，根据所述预设脉冲触发信号向所述线激光阵列发送第一触发信号，根据所述预设曝光时间向所述立体视觉图像传感器发送第二触发信号。

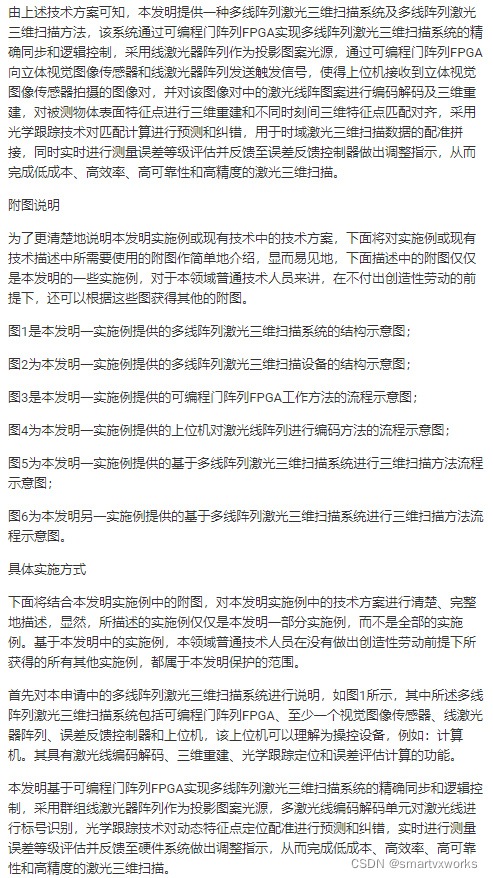

由上述技术方案可知，本发明提供一种多线阵列激光三维扫描系统及多线阵列激光三维扫描方法，该系统通过可编程门阵列FPGA实现多线阵列激光三维扫描系统的精确同步和逻辑控制，采用线激光器阵列作为投影图案光源，通过可编程门阵列FPGA向立体视觉图像传感器和线激光器阵列发送触发信号，使得上位机接收到立体视觉图像传感器拍摄的图像对，并对该图像对中的激光线阵图案进行编码解码及三维重建，对被测物体表面特征点进行三维重建和不同时刻间三维特征点匹配对齐，采用光学跟踪技术对匹配计算进行预测和纠错，用于时域激光三维扫描数据的配准拼接，同时实时进行测量误差等级评估并反馈至误差反馈控制器做出调整指示，从而完成低成本、高效率、高可靠性和高精度的激光三维扫描。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些图获得其他的附图。

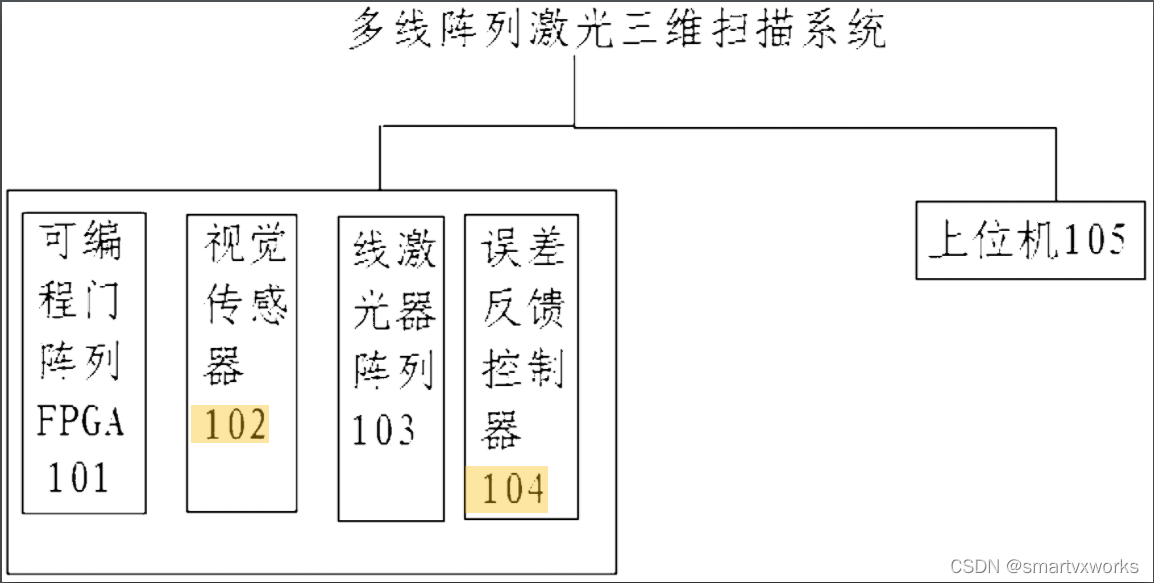

图1是本发明一实施例提供的多线阵列激光三维扫描系统的结构示意图；

图2为本发明一实施例提供的多线阵列激光三维扫描设备的结构示意图；

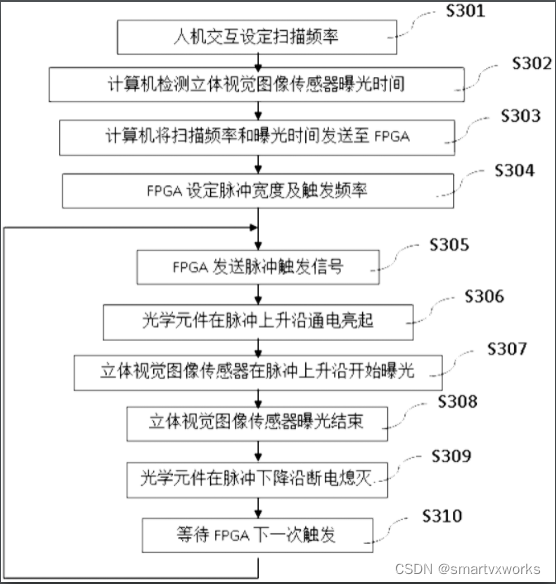

图3是本发明一实施例提供的可编程门阵列FPGA工作方法的流程示意图；

图4为本发明一实施例提供的上位机对激光线阵列进行编码方法的流程示意图；

图5为本发明一实施例提供的基于多线阵列激光三维扫描系统进行三维扫描方法流程示意图；

图6为本发明另一实施例提供的基于多线阵列激光三维扫描系统进行三维扫描方法流程示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

首先对本申请中的多线阵列激光三维扫描系统进行说明，如图1所示，其中所述多线阵列激光三维扫描系统包括可编程门阵列FPGA、至少一个视觉图像传感器、线激光器阵列、误差反馈控制器和上位机，该上位机可以理解为操控设备，例如：计算机。其具有激光线编码解码、三维重建、光学跟踪定位和误差评估计算的功能。

本发明基于可编程门阵列FPGA实现多线阵列激光三维扫描系统的精确同步和逻辑控制，采用群组线激光器阵列作为投影图案光源，多激光线编码解码单元对激光线进行标号识别，光学跟踪技术对动态特征点定位配准进行预测和纠错，实时进行测量误差等级评估并反馈至硬件系统做出调整指示，从而完成低成本、高效率、高可靠性和高精度的激光三维扫描。

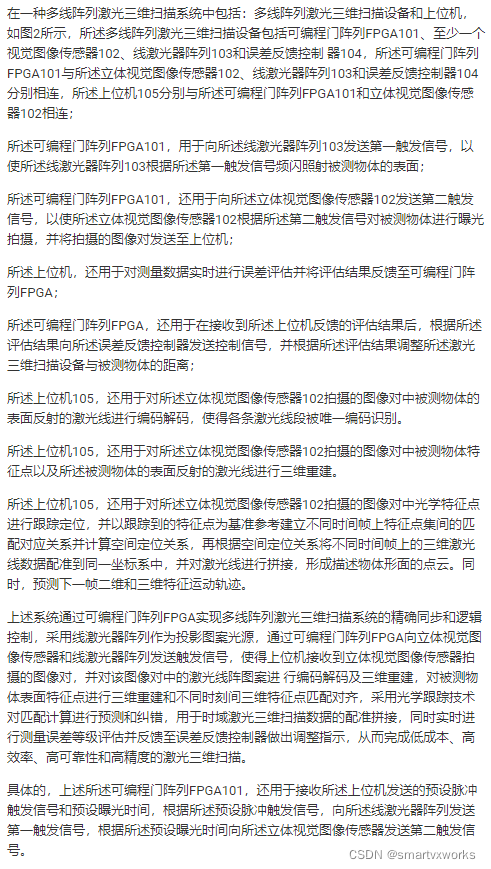

在一种多线阵列激光三维扫描系统中包括：多线阵列激光三维扫描设备和上位机，如图2所示，所述多线阵列激光三维扫描设备包括可编程门阵列FPGA101、至少一个视觉图像传感器102、线激光器阵列103和误差反馈控制器104，所述可编程门阵列FPGA101与所述立体视觉图像传感器102、线激光器阵列103和误差反馈控制器104分别相连，所述上位机105分别与所述可编程门阵列FPGA101和立体视觉图像传感器102相连；

所述可编程门阵列FPGA101，用于向所述线激光器阵列103发送第一触发信号，以使所述线激光器阵列103根据所述第一触发信号频闪照射被测物体的表面；

所述可编程门阵列FPGA101，还用于向所述立体视觉图像传感器102发送第二触发信号，以使所述立体视觉图像传感器102根据所述第二触发信号对被测物体进行曝光拍摄，并将拍摄的图像对发送至上位机；

所述上位机，还用于对测量数据实时进行误差评估并将评估结果反馈至可编程门阵列FPGA；

所述上位机105，还用于对所述立体视觉图像传感器102拍摄的图像对中被测物体的表面反射的激光线进行编码解码，使得各条激光线段被唯一编码识别。

所述上位机105，还用于对所述立体视觉图像传感器102拍摄的图像对中被测物体特征点以及所述被测物体的表面反射的激光线进行三维重建。

所述上位机105，还用于对所述立体视觉图像传感器102拍摄的图像对中光学特征点进行跟踪定位，并以跟踪到的特征点为基准参考建立不同时间帧上特征点集间的匹配对应关系并计算空间定位关系，再根据空间定位关系将不同时间帧上的三维激光线数据配准到同一坐标系中，并对激光线进行拼接，形成描述物体形面的点云。同时，预测下一帧二维和三维特征运动轨迹。

上述系统通过可编程门阵列FPGA实现多线阵列激光三维扫描系统的精确同步和逻辑控制，采用线激光器阵列作为投影图案光源，通过可编程门阵列FPGA向立体视觉图像传感器和线激光器阵列发送触发信号，使得上位机接收到立体视觉图像传感器拍摄的图像对，并对该图像对中的激光线阵图案进行编码解码及三维重建，对被测物体表面特征点进行三维重建和不同时刻间三维特征点匹配对齐，采用光学跟踪技术对匹配计算进行预测和纠错，用于时域激光三维扫描数据的配准拼接，同时实时进行测量误差等级评估并反馈至误差反馈控制器做出调整指示，从而完成低成本、高效率、高可靠性和高精度的激光三维扫描。

具体的，上述所述可编程门阵列FPGA101，还用于接收所述上位机发送的预设脉冲触发信号和预设曝光时间，根据所述预设脉冲触发信号，向所述线激光器阵列发送第一触发信号，根据所述预设曝光时间向所述立体视觉图像传感器发送第二触发信号。

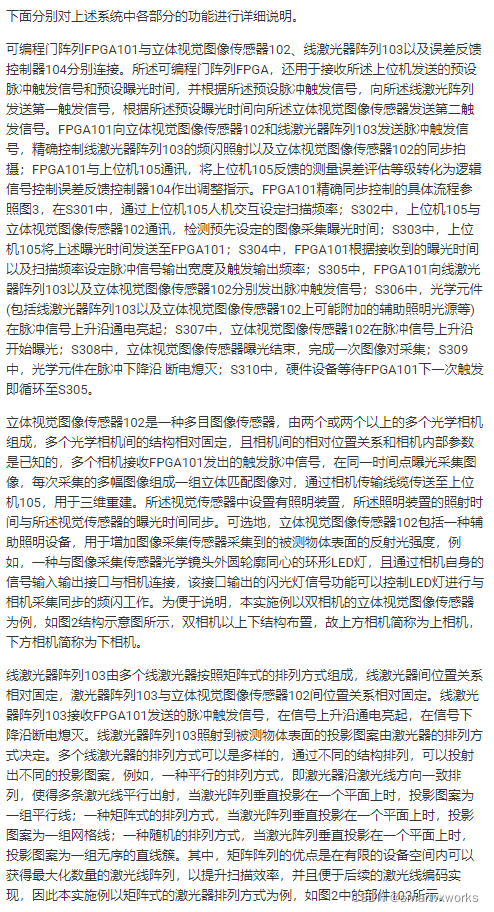

下面分别对上述系统中各部分的功能进行详细说明。

可编程门阵列FPGA101与立体视觉图像传感器102、线激光器阵列103以及误差反馈控制器104分别连接。所述可编程门阵列FPGA，还用于接收所述上位机发送的预设脉冲触发信号和预设曝光时间，并根据所述预设脉冲触发信号，向所述线激光阵列发送第一触发信号，根据所述预设曝光时间向所述立体视觉图像传感器发送第二触发信号。FPGA101向立体视觉图像传感器102和线激光器阵列103发送脉冲触发信号，精确控制线激光器阵列103的频闪照射以及立体视觉图像传感器102的同步拍摄；FPGA101与上位机105通讯，将上位机105反馈的测量误差评估等级转化为逻辑信号控制误差反馈控制器104作出调整指示。FPGA101精确同步控制的具体流程参照图3，在S301中，通过上位机105人机交互设定扫描频率；S302中，上位机105与立体视觉图像传感器102通讯，检测预先设定的图像采集曝光时间；S303中，上位机105将上述曝光时间发送至FPGA101；S304中，FPGA101根据接收到的曝光时间以及扫描频率设定脉冲信号输出宽度及触发输出频率；S305中，FPGA101向线激光器阵列103以及立体视觉图像传感器102分别发出脉冲触发信号；S306中，光学元件(包括线激光器阵列103以及立体视觉图像传感器102上可能附加的辅助照明光源等)在脉冲信号上升沿通电亮起；S307中，立体视觉图像传感器102在脉冲信号上升沿开始曝光；S308中，立体视觉图像传感器曝光结束，完成一次图像对采集；S309中，光学元件在脉冲下降沿断电熄灭；S310中，硬件设备等待FPGA101下一次触发即循环至S305。

立体视觉图像传感器102是一种多目图像传感器，由两个或两个以上的多个光学相机组成，多个光学相机间的结构相对固定，且相机间的相对位置关系和相机内部参数是已知的，多个相机接收FPGA101发出的触发脉冲信号，在同一时间点曝光采集图像，每次采集的多幅图像组成一组立体匹配图像对，通过相机传输线缆传送至上位机105，用于三维重建。所述视觉传感器中设置有照明装置，所述照明装置的照射时间与所述视觉传感器的曝光时间同步。可选地，立体视觉图像传感器102包括一种辅助照明设备，用于增加图像采集传感器采集到的被测物体表面的反射光强度，例如，一种与图像采集传感器光学镜头外圆轮廓同心的环形LED灯，且通过相机自身的信号输入输出接口与相机连接，该接口输出的闪光灯信号功能可以控制LED灯进行与相机采集同步的频闪工作。为便于说明，本实施例以双相机的立体视觉图像传感器为例，如图2结构示意图所示，双相机以上下结构布置，故上方相机简称为上相机，下方相机简称为下相机。

线激光器阵列103由多个线激光器按照矩阵式的排列方式组成，线激光器间位置关系相对固定，激光器阵列103与立体视觉图像传感器102间位置关系相对固定。线激光器阵列103接收FPGA101发送的脉冲触发信号，在信号上升沿通电亮起，在信号下降沿断电熄灭。线激光器阵列103照射到被测物体表面的投影图案由激光器的排列方式决定。多个线激光器的排列方式可以是多样的，通过不同的结构排列，可以投射出不同的投影图案，例如，一种平行的排列方式，即激光器沿激光线方向一致排列，使得多条激光线平行出射，当激光阵列垂直投影在一个平面上时，投影图案为一组平行线；一种矩阵式的排列方式，当激光阵列垂直投影在一个平面上时，投影图案为一组网格线；一种随机的排列方式，当激光阵列垂直投影在一个平面上时，投影图案为一组无序的直线簇。其中，矩阵阵列的优点是在有限的设备空间内可以获得最大化数量的激光线阵列，以提升扫描效率，并且便于后续的激光线编码实现，因此本实施例以矩阵式的激光器排列方式为例，如图2中的部件103所示。

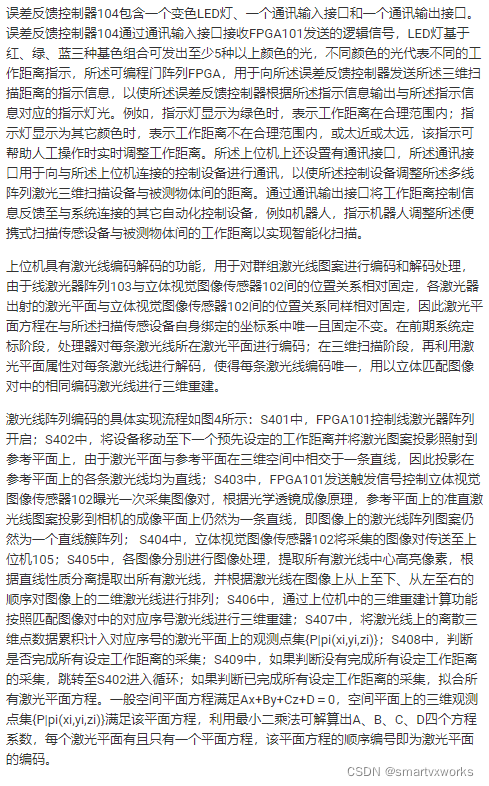

误差反馈控制器104包含一个变色LED灯、一个通讯输入接口和一个通讯输出接口。误差反馈控制器104通过通讯输入接口接收FPGA101发送的逻辑信号，LED灯基于红、绿、蓝三种基色组合可发出至少5种以上颜色的光，不同颜色的光代表不同的工作距离指示，所述可编程门阵列FPGA，用于向所述误差反馈控制器发送所述三维扫描距离的指示信息，以使所述误差反馈控制器根据所述指示信息输出与所述指示信息对应的指示灯光。例如，指示灯显示为绿色时，表示工作距离在合理范围内；指示灯显示为其它颜色时，表示工作距离不在合理范围内，或太近或太远，该指示可帮助人工操作时实时调整工作距离。所述上位机上还设置有通讯接口，所述通讯接口用于向与所述上位机连接的控制设备进行通讯，以使所述控制设备调整所述多线阵列激光三维扫描设备与被测物体间的距离。通过通讯输出接口将工作距离控制信息反馈至与系统连接的其它自动化控制设备，例如机器人，指示机器人调整所述便携式扫描传感设备与被测物体间的工作距离以实现智能化扫描。

上位机具有激光线编码解码的功能，用于对群组激光线图案进行编码和解码处理，由于线激光器阵列103与立体视觉图像传感器102间的位置关系相对固定，各激光器出射的激光平面与立体视觉图像传感器102间的位置关系同样相对固定，因此激光平面方程在与所述扫描传感设备自身绑定的坐标系中唯一且固定不变。在前期系统定标阶段，处理器对每条激光线所在激光平面进行编码；在三维扫描阶段，再利用激光平面属性对每条激光线进行解码，使得每条激光线编码唯一，用以立体匹配图像对中的相同编码激光线进行三维重建。

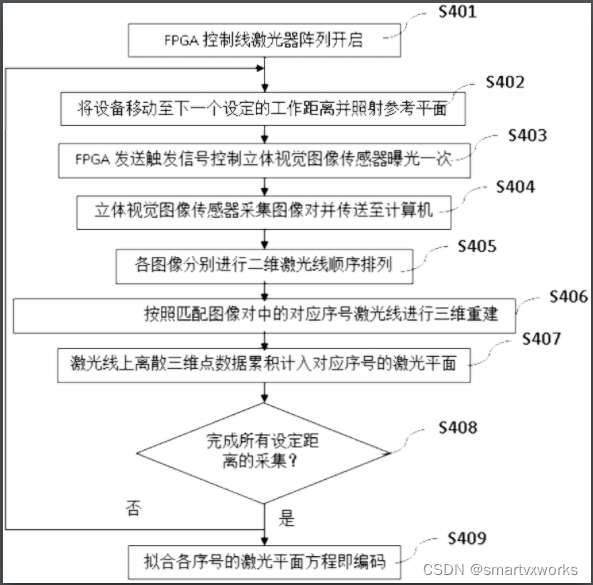

激光线阵列编码的具体实现流程如图4所示：S401中，FPGA101控制线激光器阵列开启；S402中，将设备移动至下一个预先设定的工作距离并将激光图案投影照射到参考平面上，由于激光平面与参考平面在三维空间中相交于一条直线，因此投影在参考平面上的各条激光线均为直线；S403中，FPGA101发送触发信号控制立体视觉图像传感器102曝光一次采集图像对，根据光学透镜成像原理，参考平面上的准直激光线图案投影到相机的成像平面上仍然为一条直线，即图像上的激光线阵列图案仍然为一个直线簇阵列； S404中，立体视觉图像传感器102将采集的图像对传送至上位机105；S405中，各图像分别进行图像处理，提取所有激光线中心高亮像素，根据直线性质分离提取出所有激光线，并根据激光线在图像上从上至下、从左至右的顺序对图像上的二维激光线进行排列；S406中，通过上位机中的三维重建计算功能按照匹配图像对中的对应序号激光线进行三维重建；S407中，将激光线上的离散三维点数据累积计入对应序号的激光平面上的观测点集{P|pi(xi,yi,zi)}；S408中，判断是否完成所有设定工作距离的采集；S409中，如果判断没有完成所有设定工作距离的采集，跳转至S402进入循环；如果判断已完成所有设定工作距离的采集，拟合所有激光平面方程。一般空间平面方程满足Ax+By+Cz+D＝0，空间平面上的三维观测点集{P|pi(xi,yi,zi)}满足该平面方程，利用最小二乘法可解算出A、B、C、D四个方程系数，每个激光平面有且只有一个平面方程，该平面方程的顺序编号即为激光平面的编码。

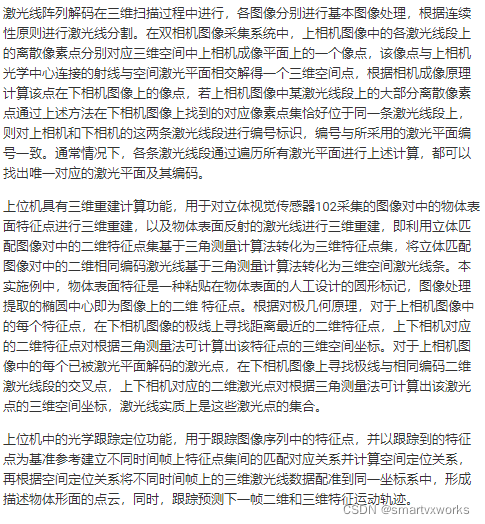

激光线阵列解码在三维扫描过程中进行，各图像分别进行基本图像处理，根据连续性原则进行激光线分割。在双相机图像采集系统中，上相机图像中的各激光线段上的离散像素点分别对应三维空间中上相机成像平面上的一个像点，该像点与上相机光学中心连接的射线与空间激光平面相交解得一个三维空间点，根据相机成像原理计算该点在下相机图像上的像点，若上相机图像中某激光线段上的大部分离散像素点通过上述方法在下相机图像上找到的对应像素点集恰好位于同一条激光线段上，则对上相机和下相机的这两条激光线段进行编号标识，编号与所采用的激光平面编号一致。通常情况下，各条激光线段通过遍历所有激光平面进行上述计算，都可以找出唯一对应的激光平面及其编码。

上位机具有三维重建计算功能，用于对立体视觉传感器102采集的图像对中的物体表面特征点进行三维重建，以及物体表面反射的激光线进行三维重建，即利用立体匹配图像对中的二维特征点集基于三角测量计算法转化为三维特征点集，将立体匹配图像对中的二维相同编码激光线基于三角测量计算法转化为三维空间激光线条。本实施例中，物体表面特征是一种粘贴在物体表面的人工设计的圆形标记，图像处理提取的椭圆中心即为图像上的二维特征点。根据对极几何原理，对于上相机图像中的每个特征点，在下相机图像的极线上寻找距离最近的二维特征点，上下相机对应的二维特征点对根据三角测量法可计算出该特征点的三维空间坐标。对于上相机图像中的每个已被激光平面解码的激光点，在下相机图像上寻找极线与相同编码二维激光线段的交叉点，上下相机对应的二维激光点对根据三角测量法可计算出该激光点的三维空间坐标，激光线实质上是这些激光点的集合。

上位机中的光学跟踪定位功能，用于跟踪图像序列中的特征点，并以跟踪到的特征点为基准参考建立不同时间帧上特征点集间的匹配对应关系并计算空间定位关系，再根据空间定位关系将不同时间帧上的三维激光线数据配准到同一坐标系中，形成描述物体形面的点云，同时，跟踪预测下一帧二维和三维特征运动轨迹。

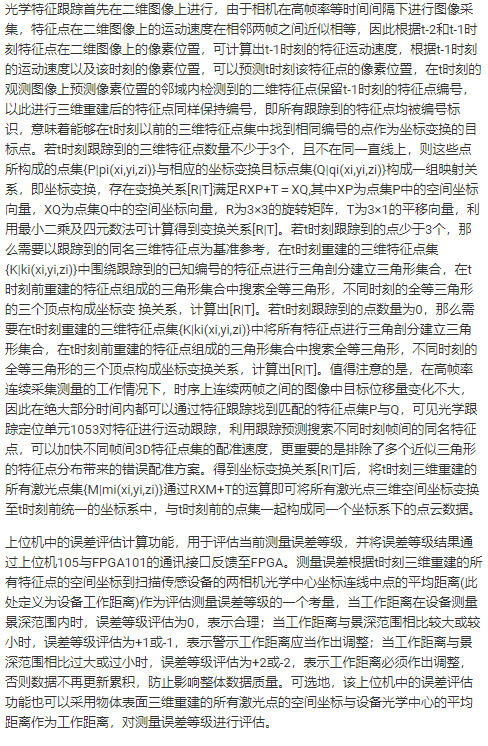

光学特征跟踪首先在二维图像上进行，由于相机在高帧率等时间间隔下进行图像采集，特征点在二维图像上的运动速度在相邻两帧之间近似相等，因此根据t-2和t-1时刻特征点在二维图像上的像素位置，可计算出t-1时刻的特征运动速度，根据t-1时刻的运动速度以及该时刻的像素位置，可以预测t时刻该特征点的像素位置，在t时刻的观测图像上预测像素位置的邻域内检测到的二维特征点保留t-1时刻的特征点编号，以此进行三维重建后的特征点同样保持编号，即所有跟踪到的特征点均被编号标识，意味着能够在t时刻以前的三维特征点集中找到相同编号的点作为坐标变换的目标点。若t时刻跟踪到的三维特征点数量不少于3个，且不在同一直线上，则这些点所构成的点集{P|pi(xi,yi,zi)}与相应的坐标变换目标点集{Q|qi(xi,yi,zi)}构成一组映射关系，即坐标变换，存在变换关系[R|T]满足RXP+T＝XQ,其中XP为点集P中的空间坐标向量，XQ为点集Q中的空间坐标向量，R为3×3的旋转矩阵，T为3×1的平移向量，利用最小二乘及四元数法可计算得到变换关系[R|T]。若t时刻跟踪到的点少于3个，那么需要以跟踪到的同名三维特征点为基准参考，在t时刻重建的三维特征点集{K|ki(xi,yi,zi)}中围绕跟踪到的已知编号的特征点进行三角剖分建立三角形集合，在t时刻前重建的特征点组成的三角形集合中搜索全等三角形，不同时刻的全等三角形的三个顶点构成坐标变换关系，计算出[R|T]。若t时刻跟踪到的点数量为0，那么需要在t时刻重建的三维特征点集{K|ki(xi,yi,zi)}中将所有特征点进行三角剖分建立三角形集合，在t时刻前重建的特征点组成的三角形集合中搜索全等三角形，不同时刻的全等三角形的三个顶点构成坐标变换关系，计算出[R|T]。值得注意的是，在高帧率连续采集测量的工作情况下，时序上连续两帧之间的图像中目标位移量变化不大，因此在绝大部分时间内都可以通过特征跟踪找到匹配的特征点集P与Q，可见光学跟踪定位单元1053对特征进行运动跟踪，利用跟踪预测搜索不同时刻帧间的同名特征点，可以加快不同帧间3D特征点集的配准速度，更重要的是排除了多个近似三角形的特征点分布带来的错误配准方案。得到坐标变换关系[R|T]后，将t时刻三维重建的所有激光点集{M|mi(xi,yi,zi)}通过RXM+T的运算即可将所有激光点三维空间坐标变换至t时刻前统一的坐标系中，与t时刻前的点集一起构成同一个坐标系下的点云数据。

上位机中的误差评估计算功能，用于评估当前测量误差等级，并将误差等级结果通过上位机105与FPGA101的通讯接口反馈至FPGA。测量误差根据t时刻三维重建的所有特征点的空间坐标到扫描传感设备的两相机光学中心坐标连线中点的平均距离(此处定义为设备工作距离)作为评估测量误差等级的一个考量，当工作距离在设备测量景深范围内时，误差等级评估为0，表示合理；当工作距离与景深范围相比较大或较小时，误差等级评估为+1或-1，表示警示工作距离应当作出调整；当工作距离与景深范围相比过大或过小时，误差等级评估为+2或-2，表示工作距离必须作出调整，否则数据不再更新累积，防止影响整体数据质量。可选地，该上位机中的误差评估功能也可以采用物体表面三维重建的所有激光点的空间坐标与设备光学中心的平均距离作为工作距离，对测量误差等级进行评估。

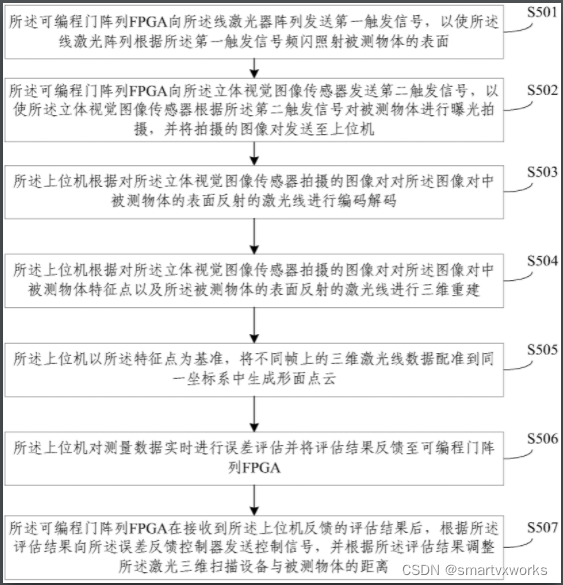

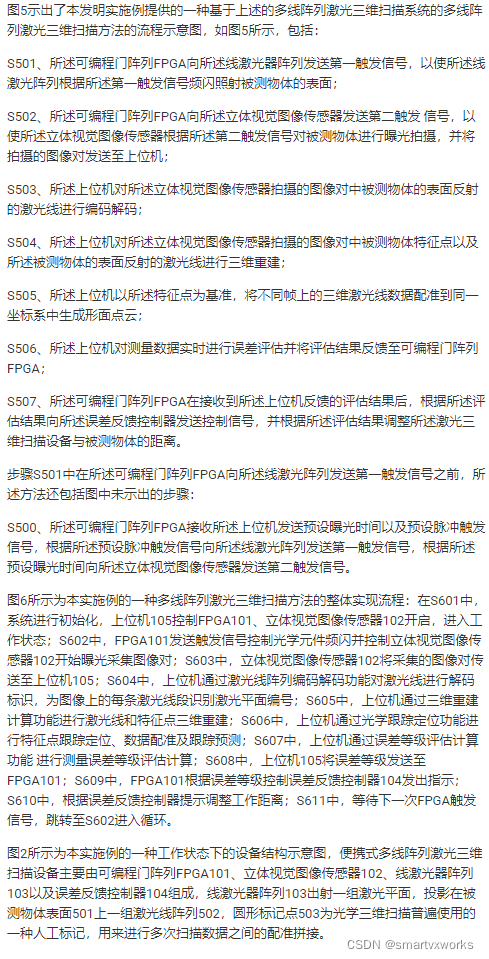

图5示出了本发明实施例提供的一种基于上述的多线阵列激光三维扫描系统的多线阵列激光三维扫描方法的流程示意图，如图5所示，包括：

S501、所述可编程门阵列FPGA向所述线激光器阵列发送第一触发信号，以使所述线激光阵列根据所述第一触发信号频闪照射被测物体的表面；

S502、所述可编程门阵列FPGA向所述立体视觉图像传感器发送第二触发信号，以使所述立体视觉图像传感器根据所述第二触发信号对被测物体进行曝光拍摄，并将拍摄的图像对发送至上位机；

S503、所述上位机对所述立体视觉图像传感器拍摄的图像对中被测物体的表面反射的激光线进行编码解码；

S504、所述上位机对所述立体视觉图像传感器拍摄的图像对中被测物体特征点以及所述被测物体的表面反射的激光线进行三维重建；

S505、所述上位机以所述特征点为基准，将不同帧上的三维激光线数据配准到同一坐标系中生成形面点云；

S506、所述上位机对测量数据实时进行误差评估并将评估结果反馈至可编程门阵列FPGA；

S507、所述可编程门阵列FPGA在接收到所述上位机反馈的评估结果后，根据所述评估结果向所述误差反馈控制器发送控制信号，并根据所述评估结果调整所述激光三维扫描设备与被测物体的距离。

步骤S501中在所述可编程门阵列FPGA向所述线激光阵列发送第一触发信号之前，所述方法还包括图中未示出的步骤：

S500、所述可编程门阵列FPGA接收所述上位机发送预设曝光时间以及预设脉冲触发信号，根据所述预设脉冲触发信号向所述线激光阵列发送第一触发信号，根据所述预设曝光时间向所述立体视觉图像传感器发送第二触发信号。

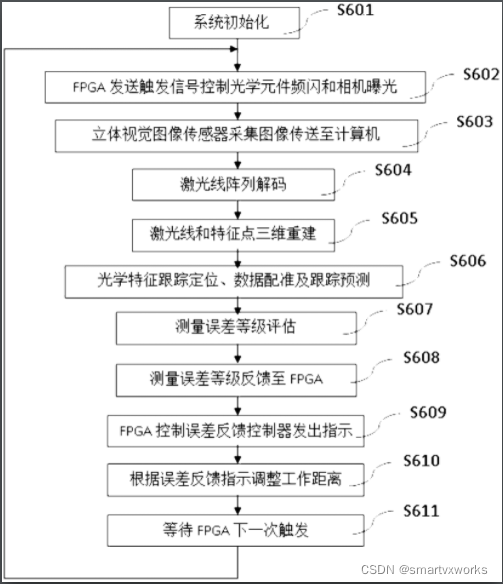

图6所示为本实施例的一种多线阵列激光三维扫描方法的整体实现流程：在S601中，系统进行初始化，上位机105控制FPGA101、立体视觉图像传感器102开启，进入工作状态；S602中，FPGA101发送触发信号控制光学元件频闪并控制立体视觉图像传感器102开始曝光采集图像对；S603中，立体视觉图像传感器102将采集的图像对传送至上位机105；S604中，上位机通过激光线阵列编码解码功能对激光线进行解码标识，为图像上的每条激光线段识别激光平面编号；S605中，上位机通过三维重建计算功能进行激光线和特征点三维重建；S606中，上位机通过光学跟踪定位功能进行特征点跟踪定位、数据配准及跟踪预测；S607中，上位机通过误差等级评估计算功能进行测量误差等级评估计算；S608中，上位机105将误差等级发送至FPGA101；S609中，FPGA101根据误差等级控制误差反馈控制器104发出指示；S610中，根据误差反馈控制器提示调整工作距离；S611中，等待下一次FPGA触发信号，跳转至S602进入循环。

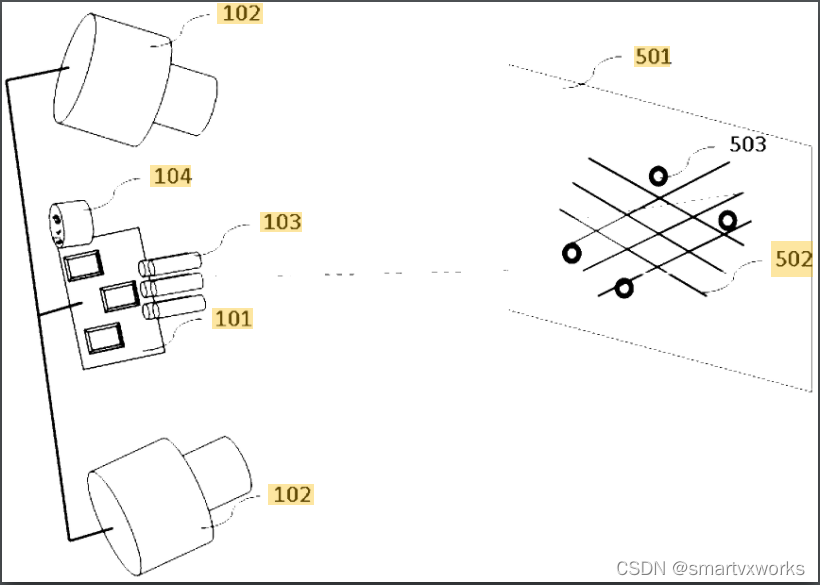

图2所示为本实施例的一种工作状态下的设备结构示意图，便携式多线阵列激光三维扫描设备主要由可编程门阵列FPGA101、立体视觉图像传感器102、线激光器阵列103以及误差反馈控制器104组成，线激光器阵列103出射一组激光平面，投影在被测物体表面501上一组激光线阵列502，圆形标记点503为光学三维扫描普遍使用的一种人工标记，用来进行多次扫描数据之间的配准拼接。

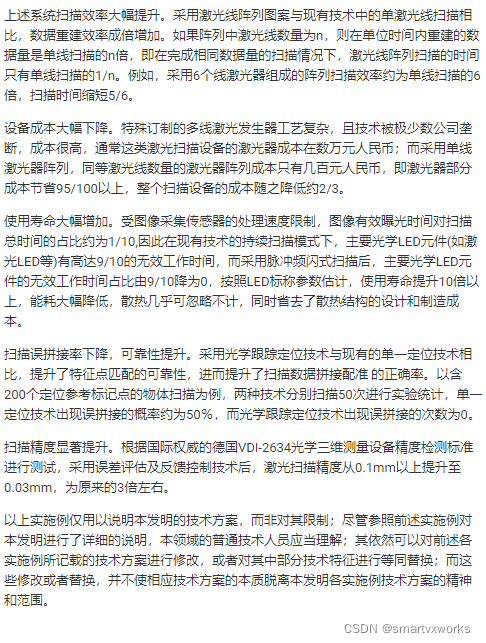

上述系统扫描效率大幅提升。采用激光线阵列图案与现有技术中的单激光线扫描相比，数据重建效率成倍增加。如果阵列中激光线数量为n，则在单位时间内重建的数据量是单线扫描的n倍，即在完成相同数据量的扫描情况下，激光线阵列扫描的时间只有单线扫描的1/n。例如，采用6个线激光器组成的阵列扫描效率约为单线扫描的6倍，扫描时间缩短5/6。

设备成本大幅下降。特殊订制的多线激光发生器工艺复杂，且技术被极少数公司垄断，成本很高，通常这类激光扫描设备的激光器成本在数万元人民币；而采用单线激光器阵列，同等激光线数量的激光器阵列成本只有几百元人民币，即激光器部分成本节省95/100以上，整个扫描设备的成本随之降低约2/3。

使用寿命大幅增加。受图像采集传感器的处理速度限制，图像有效曝光时间对扫描总时间的占比约为1/10,因此在现有技术的持续扫描模式下，主要光学LED元件(如激光LED等)有高达9/10的无效工作时间，而采用脉冲频闪式扫描后，主要光学LED元件的无效工作时间占比由9/10降为0，按照LED标称参数估计，使用寿命提升10倍以上，能耗大幅降低，散热几乎可忽略不计，同时省去了散热结构的设计和制造成本。

扫描误拼接率下降，可靠性提升。采用光学跟踪定位技术与现有的单一定位技术相比，提升了特征点匹配的可靠性，进而提升了扫描数据拼接配准的正确率。以含200个定位参考标记点的物体扫描为例，两种技术分别扫描50次进行实验统计，单一定位技术出现误拼接的概率约为50％，而光学跟踪定位技术出现误拼接的次数为0。

扫描精度显著提升。根据国际权威的德国VDI-2634光学三维测量设备精度检测标准进行测试，采用误差评估及反馈控制技术后，激光扫描精度从0.1mm以上提升至0.03mm，为原来的3倍左右。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解；其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
