IQ原理介绍
基本原理
IQ调制使用了两个载波，一个是同相 (I) 分量，另一个是正交 (Q) 分量，两者之间有90°的相移。同相（I）分量是Real，正交（Q）分量是Imaginary。

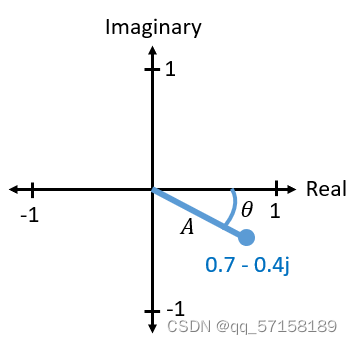

比如上图点是 0.7 − 0.4 j 0.7-0.4j 0.7−0.4j，其对应的IQ调解信号是
x ( t ) = I cos ( 2 π f t ) + Q sin ( 2 π f t ) = 0.7 cos ( 2 π f t ) − 0.4 sin ( 2 π f t ) = 0.806 c o s ( 2 π f t + 0.519 ) x(t) = I\cos(2{\pi}ft)+Q\sin(2{\pi}ft) \\ \>\qquad\quad= 0.7\cos(2{\pi}ft) - 0.4\sin(2{\pi}ft) \\ \enspace\space= 0.806cos(2{\pi}ft+0.519) x(t)=Icos(2πft)+Qsin(2πft)=0.7cos(2πft)−0.4sin(2πft) =0.806cos(2πft+0.519)
IQ调制解调示意图
信号仿真
信号参数设置
| 名称 | 频率 |
|---|---|
| 载波频率 （ f 0 f_0 f0 ） | 1000000 |
| 同相分量频率 | 10000 |
| 正交分量频率 | 5000 |
IQ信号

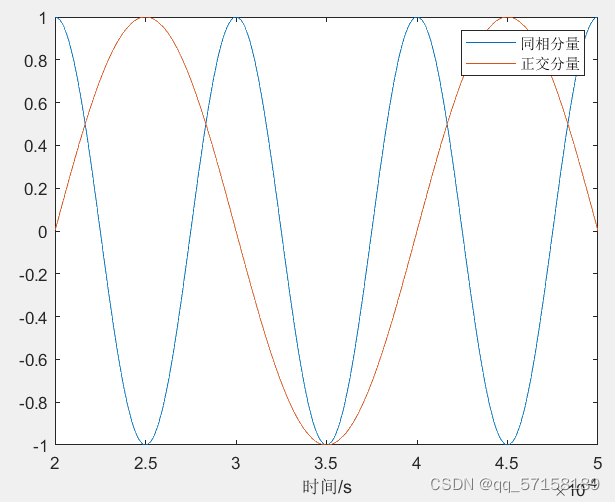

时域波形。

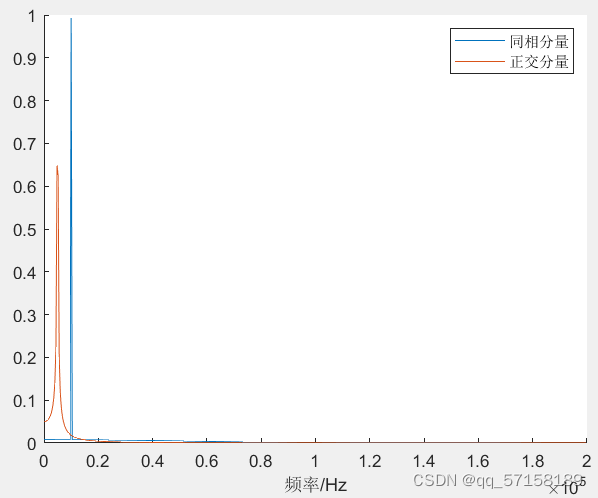

时域波形对应的频率
载波
时域波形。
载波频率
调制信号
调制信号时域波形。

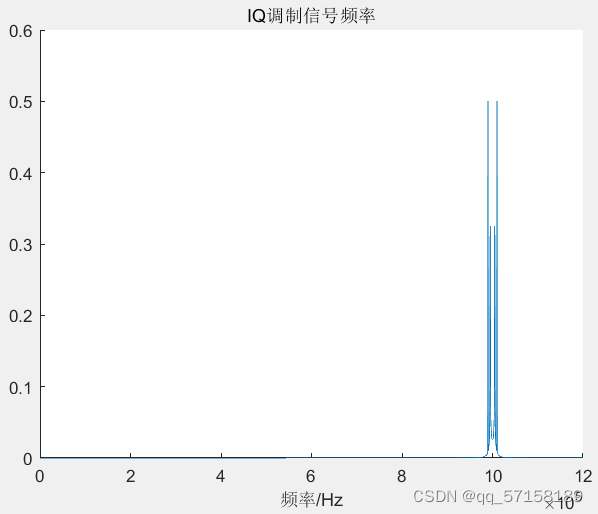

调制信号频谱。
IQ解调
解调后时域波形
解调后信号频谱
到此，IQ调制解调基本概念已经完成仿真成功。
