联发科技MT7620系列集成了2T2R 802.11n Wi-Fi无线电，580MHzMIPS®24KEc™CPU，5端口快速以太网PHY，HNAT，存储加速器，USB2.0主机/设备，多个慢速IO。 MT7620A支持用于AC750 / AC1200 GbE路由器/中继器产品的PCIe，RGMII和更多外设，例如NAND，eMMC，SD-XC，I2S / PCM，2个UART和更多GPIO。 适用于功能丰富的N300，AC750（+ MT7610E）/ AC1200（+ MT7612E）和音频/存储/ IPC扩展应用。

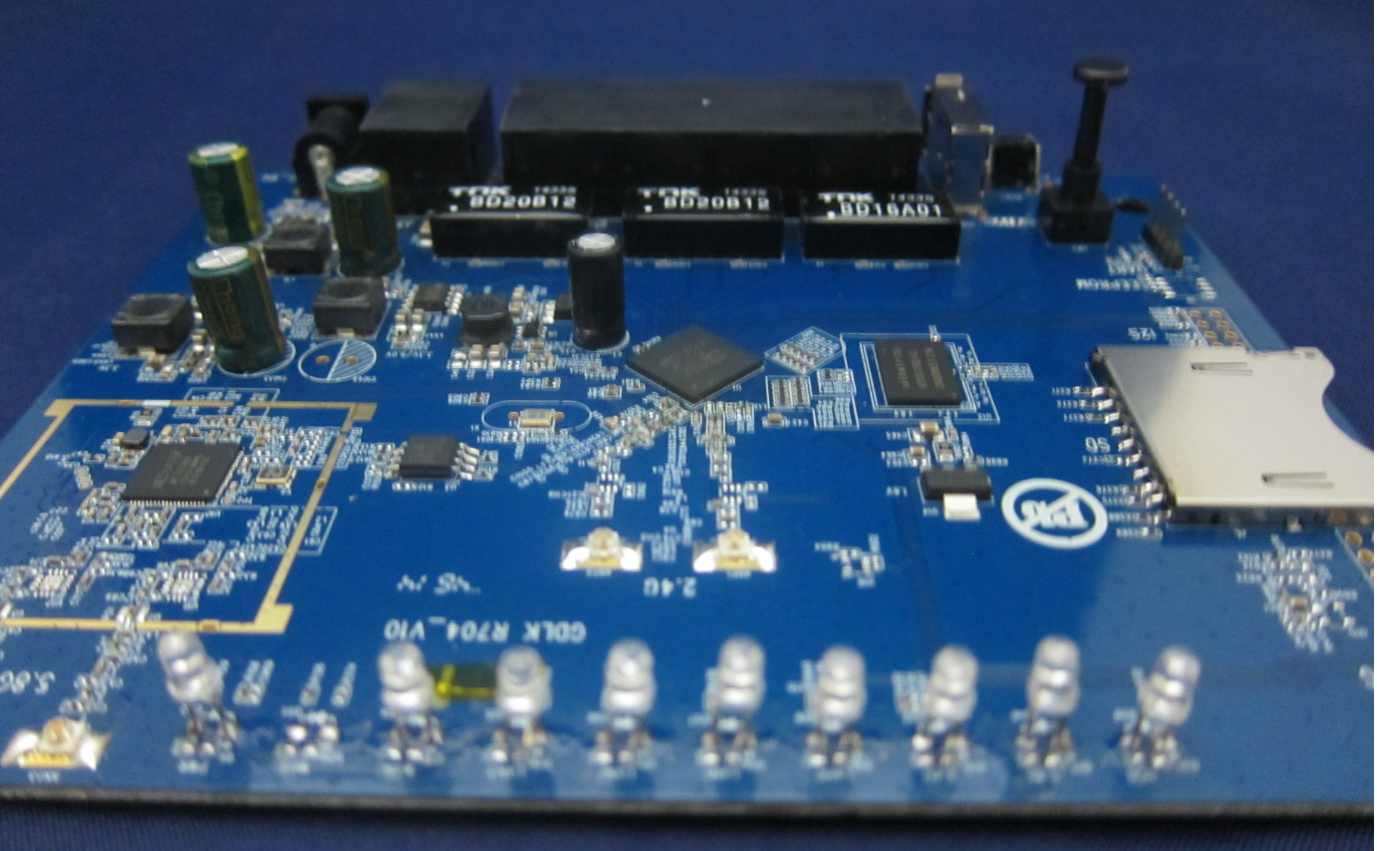

本文介绍的就是一款AC1200M无线路由，实物PCBA图如下：

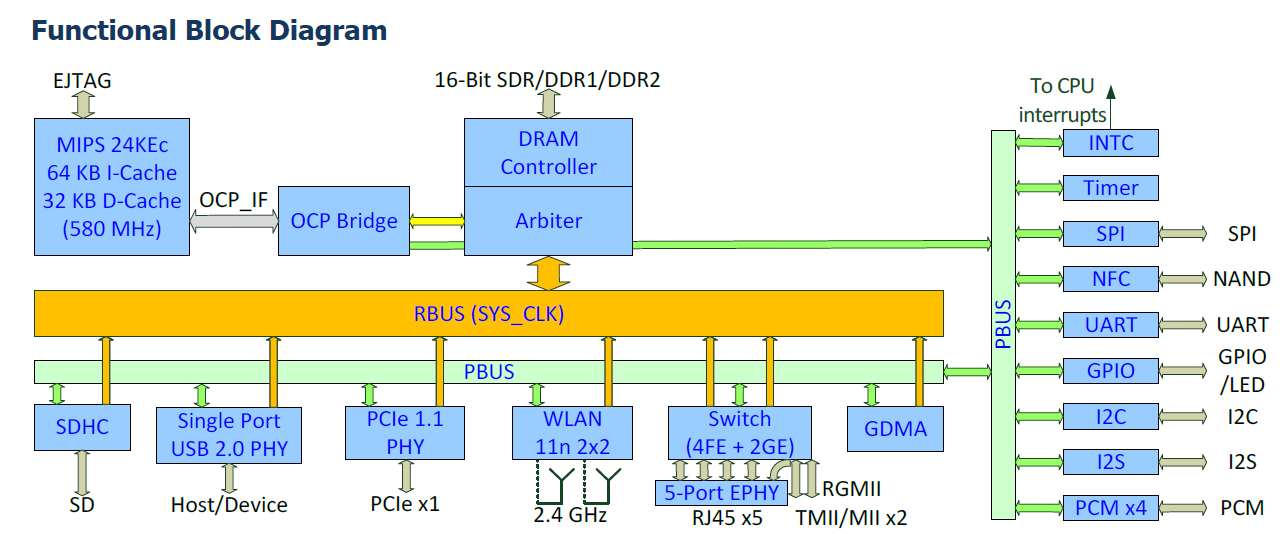

核心框架图如下：

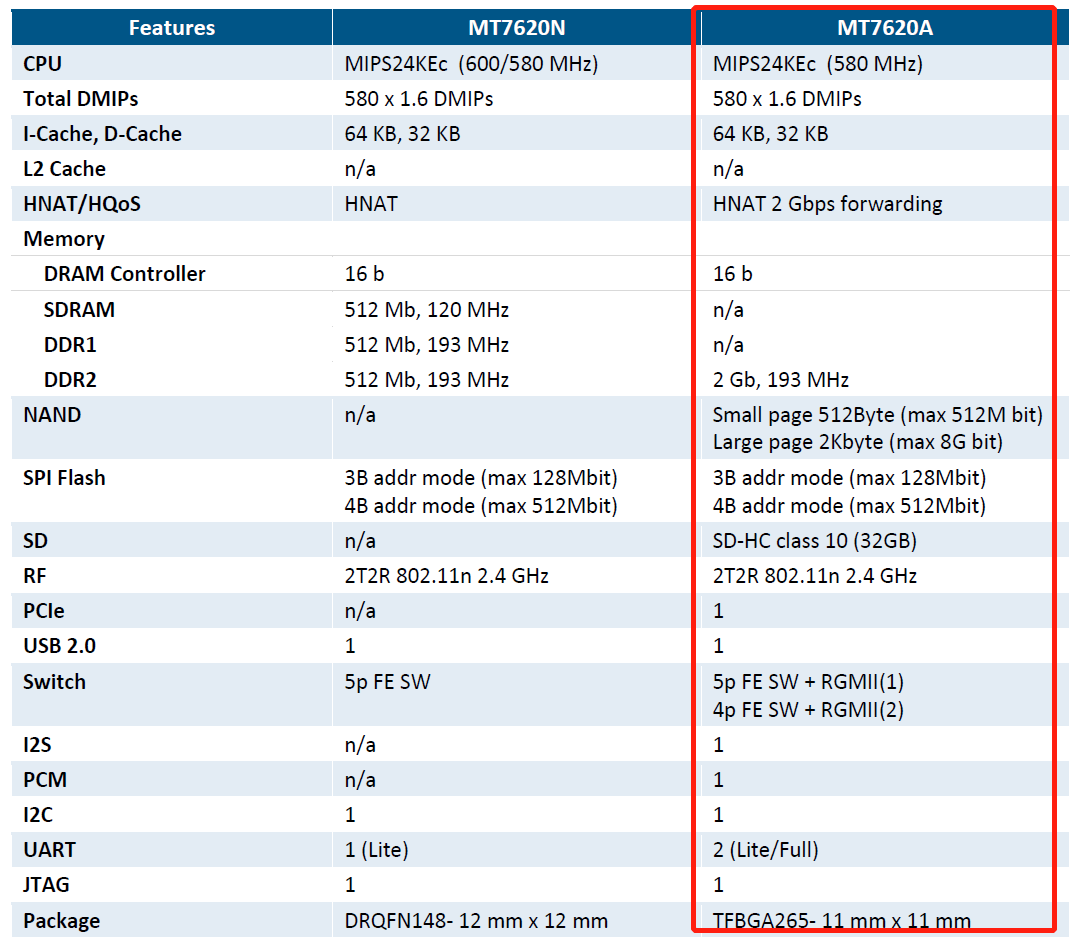

与MT7620N的区分：

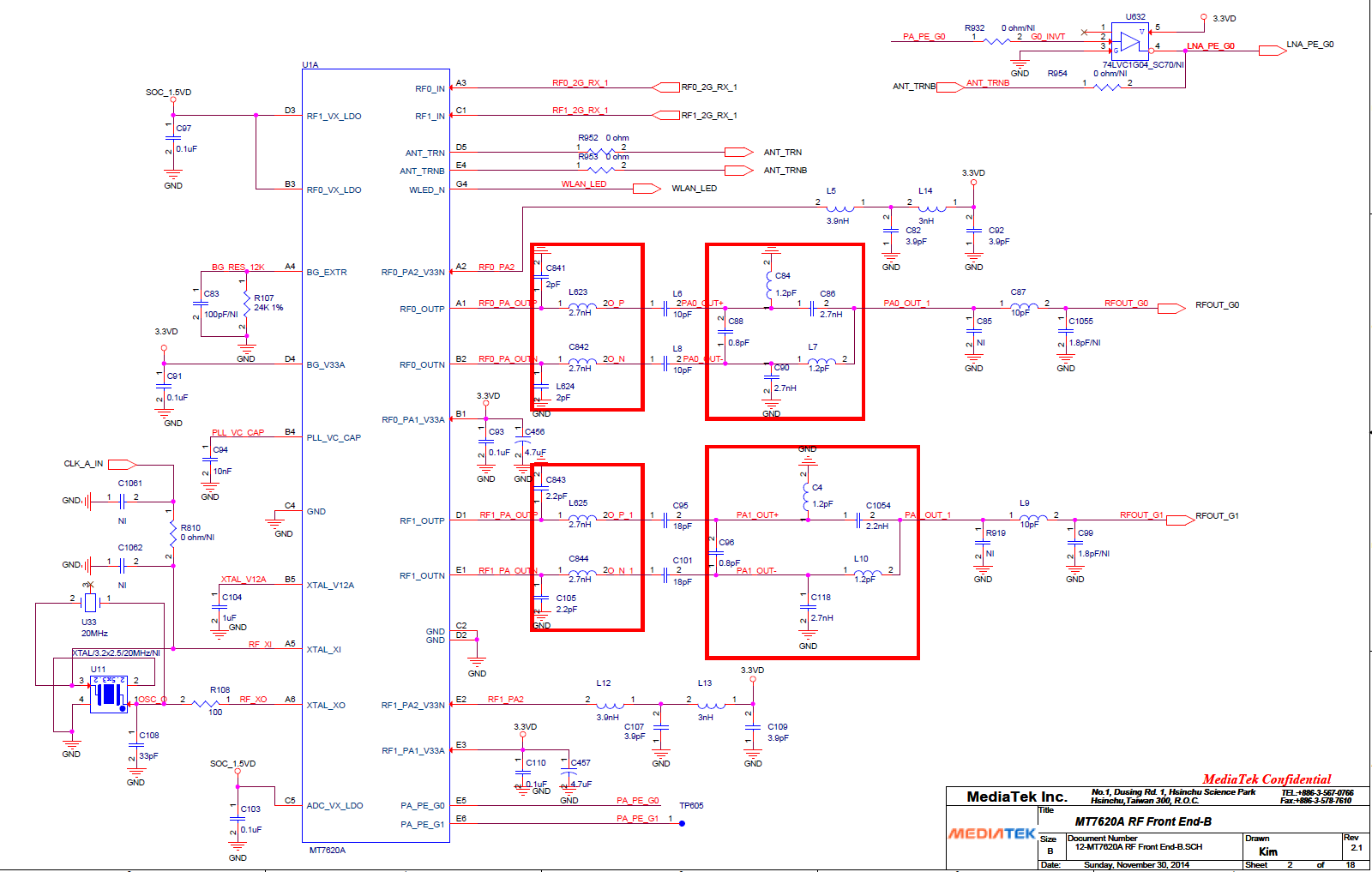

1.原理图设计开篇：RF基带部分包括LC滤波和巴伦，但物料规格有别于7620N，主要根据阻抗匹配调试结果不同。



5.8G射频通过7620A的PCIE外挂一颗7612E射频SOC，无线功率上用了SKY FEM来增强无线覆盖能力。

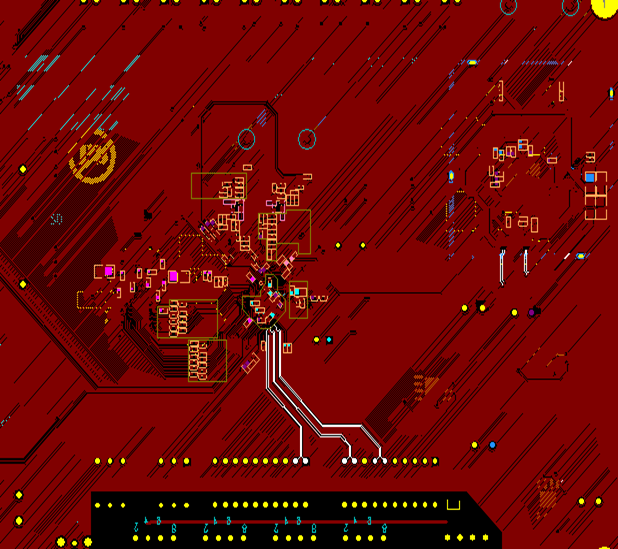

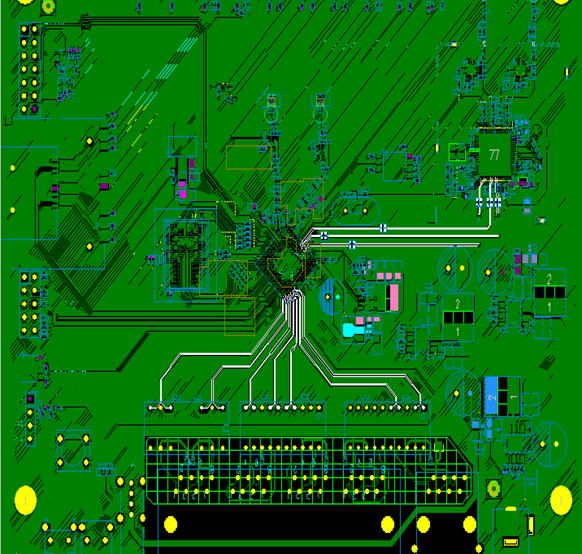

2.PCB板图设计篇：Layout需要注意点就在RF走线，掌握2点，一是先计算好50欧姆的走线宽度和间距，射频线不走直角，尽可能拉弧线；二是射频线周围3CM不要放置磁性元件，也要远离电源走线。DDR1内存的走线原则就是数据和时钟线追求等长，USB线满足90欧姆差分阻抗，网口线满足100欧姆的差分阻抗即可。




3.射频FEM规格篇：5.8G外挂一颗SKYWORKS 85712-21，11ac mcs9功率可到19dbm

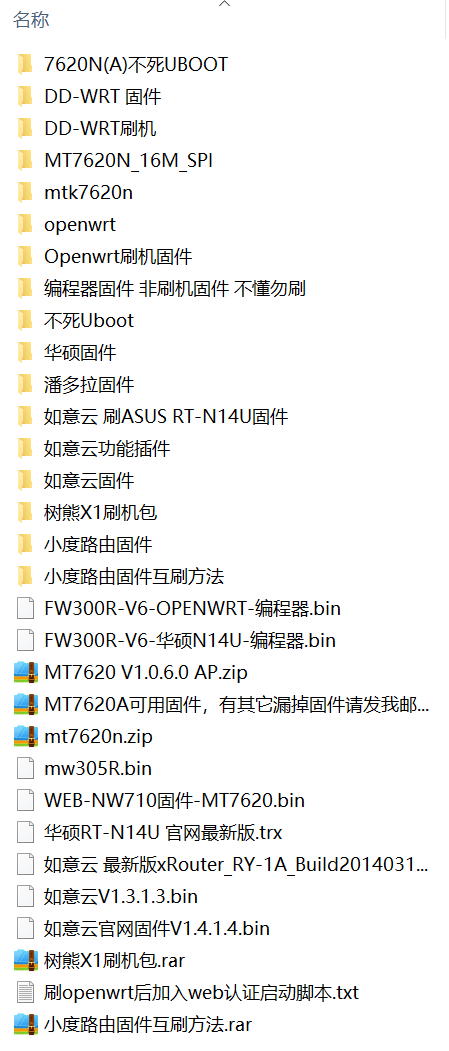

5. 7620的第三方固件非常多，刷机方便



整套产品的开发资料下载地址：https://download.csdn.net/download/zhangbao19890622/12594298
