CAM350-14.6学习笔记-1:导入Gerber文件
- 使用自动导入器导入Gerber
- 1：导航栏Home下面的Import——Automatic Import——选择文件路径——Next
- 2：设置每层的类型：
- 3：设置叠层
- 4：弹出层别显示框及Gerber显示
按照Allegro输出的Gerber文件为例，CAM有官方的Help文档教程，按F1进入，可以参考学习
使用自动导入器导入Gerber

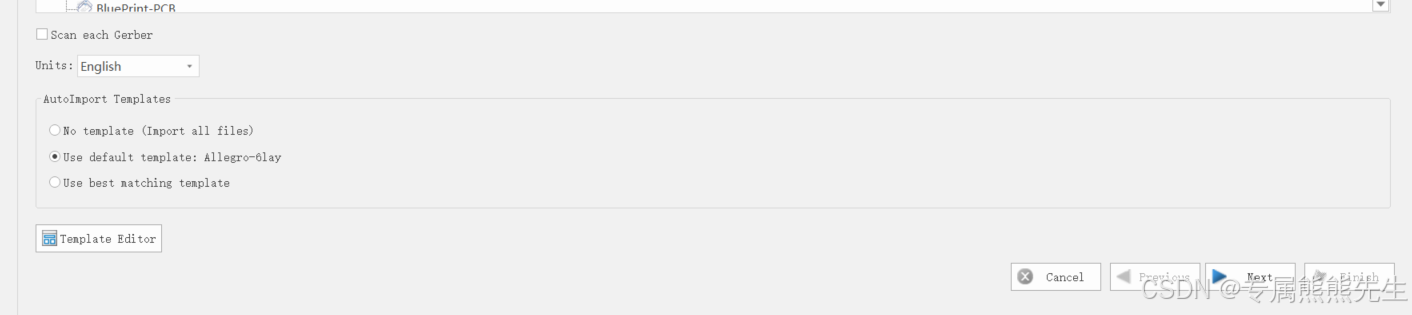

1：导航栏Home下面的Import——Automatic Import——选择文件路径——Next
下面的Unit按需设置(参照art_param.txt)及AutoImport Template(模板可以点击Template Editor自行定义)

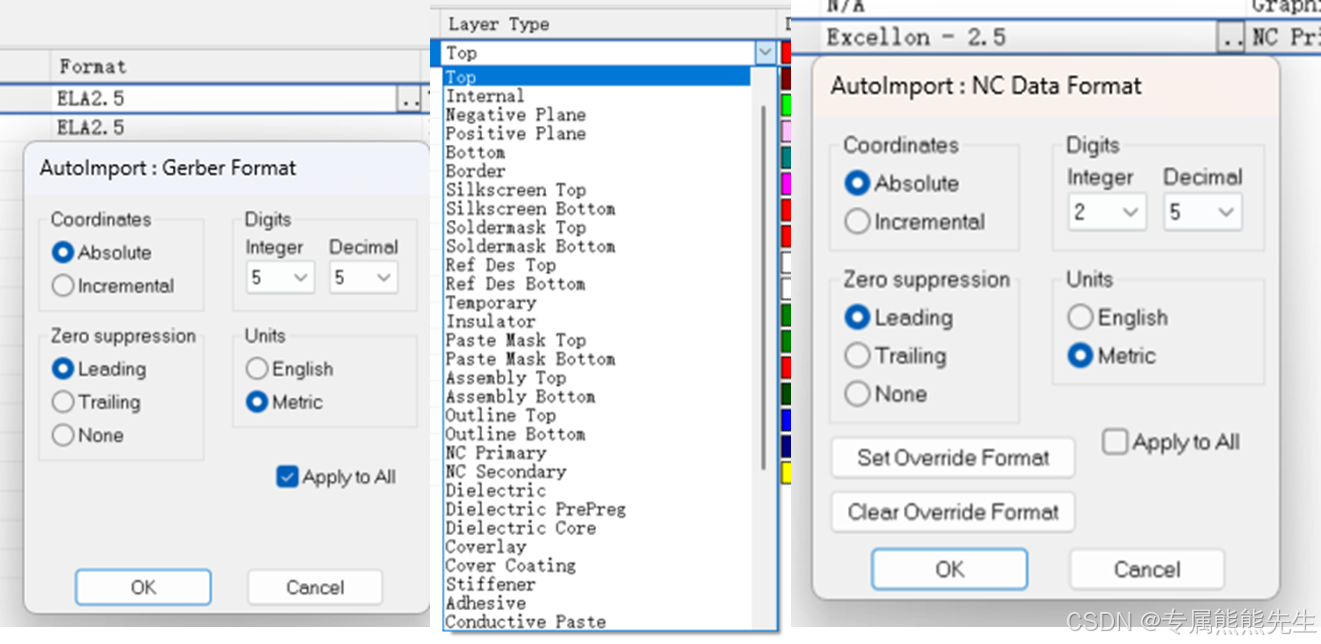

2：设置每层的类型：
Layer Type按照Gerber设置好层，主要是顶层、中间层、底层、丝印层、阻焊层、钢网层、过孔层；
Format按照Gerber选择Unit及Digits((参照art_param.txt))，过孔层选择2:5，否则会出现过孔与电气层无法对应。
3：设置叠层
参照叠层图设置对应厚度、公差、导电率、介电常数
Finish之后会弹出导入网络，暂时跳过选择NO
4：弹出层别显示框及Gerber显示
如果没有弹出层别显示，可以选择Home的Panes打开LayerDisplay
