CSI-RS，channel-state information reference signal ，信道状态信息参考信号

CSI可以包括：

信息	全称	作用
CRI	CSI-RS Resource Indicator	资源指示，UE指示最好的CSI-RS索引，对应最好的波束
RI	Rank Indicator	和LTE类似，对应的传输层（基于CRI），单码字时，只能最大映射到4层，双码字最大映射到8层
PMI	Precoding Matrix Indicator	根据RI，UE推荐合适的PMI预编码矩阵索引，根据PMI，得到合适的编码和调制方式，针对每个Codeword反馈
LI	Layer Indicator	NR中新引入的概念，指示最强的层，也就是根据PMI，最好的宽带CQi对应的Codeword最强的一层，如果两个码字的CQI一样，则选择第一个Codeword，因此LI只需要2bits，LI用于最强层上发送PT-RS参考信号
SSBRI	SS/PBCH Block Resource Indicator	SS/PBCH对应的RI
CQI	Channel Quality Indicator	信道质量指标，根据PMI，得到合适的编码和调制方式，针对每个Codeword反馈
L1-RSRP		指示波束强度

RI要根据CRI来计算，PMI要根据RI和CRI来计算，CQI要根据PMI,RI和CRI来计算，LI要根据CQI,PMI,RI和CRI来计算。

NR中CSI的框架

1、基站CSI-RS参考信号的发送；

2、UE对CSI-RS测量（信道测量、干扰测量）；

3、UE上报CSI反馈结果。

CSI-RS类型

非零功率 NZP CSI-RS

TRS时频域跟踪；CSI反馈；波束训练；移动性管理

零功率 ZP CSI-RS

PDSCH速率匹配适用

CSI-IM

并非下行参考信号，其作用是干扰测量。

也可以如下分类：

	正交端口	时域行为	激活/去激活	特性
非周期CSI-RS	最大32	一次配置后周期性发送	RRC信令	没有物理层开销
半持续CSI-RS	最大32	触发条件后单次发送	物理层信令	低延迟
周期CSI-RS	最大32	一旦激活后，周期性发送，去激活后停止发送	MAC CE	混合周期性和非周期性CSI-RS

CSI-RS配置

主要参数包括：

资源映射配置，CSI-RS相对于PDSCH或者SS的功率偏移，扰码ID；

周期和偏移配置，仅用于周期或者半持续配置；

QCL配置等

（周期、半持续的）CSI-RS的发送时隙满足以下公式：

$T_{CSI}$ 表示配置周期，单位为时隙； $T_{offset}$ 表示偏移，最大为周期减一。

RRC高层配置参数ResourceMapping主要内容包括：时频资源配置、码分组配置、密度、频域带宽等。CSI资源的RB个数必须为4的倍数。最小为Min{24，关联BWP带宽}。

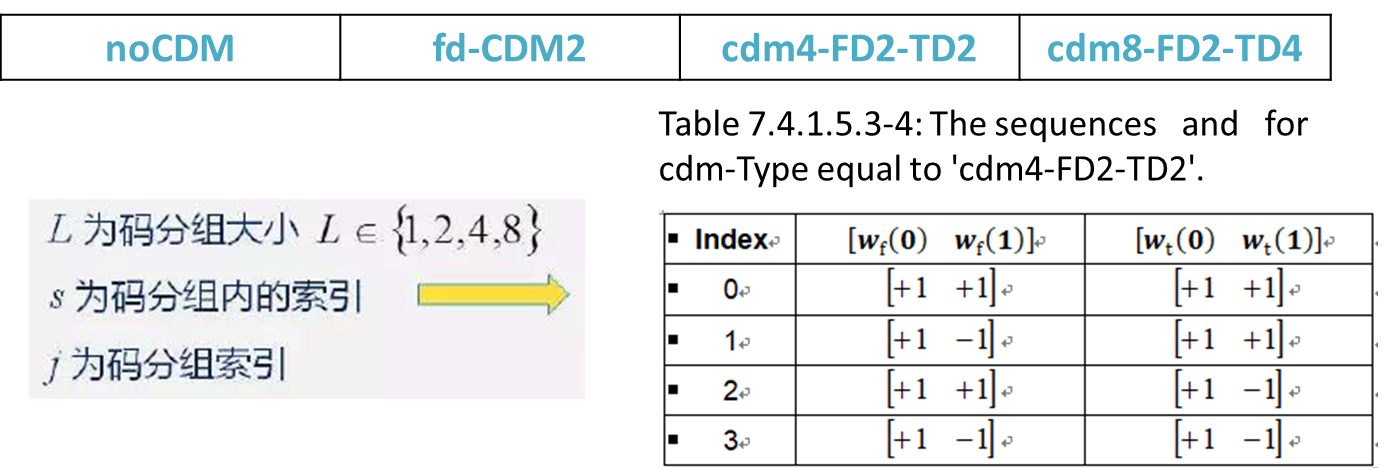

具体映射规则如下：

其中CSI-RS信号的序列在38211中定义为：

时域开始的符号位置 $l_{0}\in \left \{ 0,1,2,...,13 \right \}$ ， $l_{1}\in \left \{ 2,3,...,12\right \}$ 。即在时域上，一个时隙内最多可以有两个CRI-RS的开始符号位置。从开始符号位置可以占用1个或多个符号，CSI-RS在时域上的符号个数和天线端口数目、FD、TD复用方式有关。
