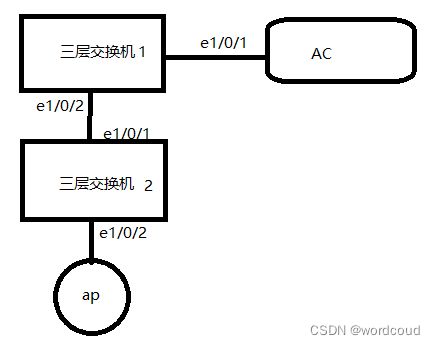

一、拓扑图

二、三要素

1、管理地址，ap管理地址、ac管理地址

2、链路可达， （注意三层的网络架构）

3、认证方式， （4选1）mac, none, pass, serial-num

4、上线方式， （3选1），二层（vlan-list），三层（ip-list或者option43)

三、路由配置

AC配置与sw1的互联地址,并添加端口

AC(config)#ip route 0.0.0.0/0 10.8.20.2       \\能使后面配置路由协议后学习到ap的网关

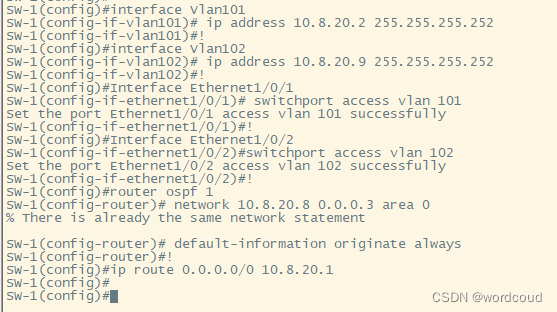

配置sw-1与AC，SW-2的互联地址添加端口，并配置ospf路由协议发布一条缺省路由使sw-2能访问到IP:10.8.20.1。(报错是因为已经配置了)

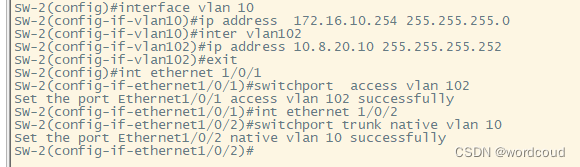

配置sw-2与sw-1互联地址添加端口，配置ap的网关

配置osfp协议，使能学习到AC的互联地址并发布ap的网关，使AC能ping通172.16.10.0

网段ip，为后面做dhcp作铺垫。

路由成功，能相互ping通

四、AC管理AP的配置

配置dhcp使ap管理地址能自动获取

无线全局模式配置使能，并配置ac管理地址

三层发现配置与认证模式

配置dhcp中继，使能ap能自动获取到dhcp服务器AC分配的地址

查看AC发现ap已经获取到地址

AC管理AP使能

AC成功管理到AP

注意：AC管理AP必须在AC上

Show arp、show ip dhcp binding

能够查看到Ap的MAC地址才能，否则管理不到。
