学习PS2无线手柄解码通讯手册

news/2025/4/2 3:45:54/

学习 PS2 无线手柄的使用方法，将市场上 PS2 手柄通过解码应用到我们自己产品之中，比如控制智能车，机械臂等等任何涉及无线通信控制的一些diy场景。本次主要让大家了解 PS2 无线手柄的工作原理，以及掌握 PS2 无线手柄的使用并最终通过串口打印各按键的键值。

常见用途

diy 产品，舵机，寄存器 一些无线控制的设置和产品

手柄原理

ps2 由手柄与接收器两部分组成，手柄主要负责发送按键信息。都接通电源并打开手柄 开关时，手柄与接收器自动配对连接，在未配对成功的状态下，接收器绿灯闪烁，手柄上的 灯也会闪烁，配对成功后，接收器上绿灯常亮，手柄上灯也常亮，这时可以按“MODE” 键，选择手柄发送模式。
接收、、和主机（单片机）相连，实现主机与手柄之间的通讯。

实物参考如下图
在这里插入图片描述

接收器引脚输出，

123456789
DI/DATDO/CMDNCGNDVDDCS/SELCLKNCACK
数据命令空/不接负通讯3.3V----时钟一般不接不接

PS2接收器上一共有九根引脚，按上图从左往右，依次为：

1.DI/DAT：信号流向，从手柄到主机，此信号是一个8bit 的串行数据，同步传送于时钟的下降沿。信号的读取在时钟由高到低的变化过程中完成。

2.DO/CMD：信号流向，从主机到手柄，此信号和 DI相对，信号是一个 8bit 的串行数据， 同步传送于时钟的下降沿。

3.NC：空端口。

4.GND：电源地。

5.VCC：接收器工作电源，电源范围 3~5V,一般3.3v。

6.CS/SEL：用于提供手柄触发信号。在通讯期间，处于低电平。

7.CLK：时钟信号，由主机发出，用于保持数据同步。

8.NC：空端口。

9.ACK：从手柄到主机的应答信号。此信号在每个8bits数据发送的最后一个周期变低并且CS一直保持低电平，如果CS信号不变低，约60微秒PS主机会试另一个外设。在编程时未使用ACK端口。（可以忽略）

在这里插入图片描述

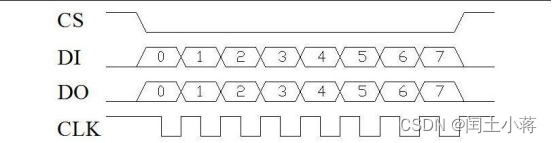

	在时钟下降沿时，完成数据的发送与接收。

当主机想读手柄数据时，将会拉低 CS 线电平，并发出一个命令“0x01”； 手柄会回复 它的 ID“0x41=模拟绿灯，0x73=模拟红灯”；在手柄发送 ID 的同时，主机将传送 0x42，请求数据；随后手柄发送出 0x5A，告诉主机“数据来了”。idle：数据线空闲，改数据线无数据传送。
一共一个通讯周期有 9 个数据，这些数据是依次按为传送。

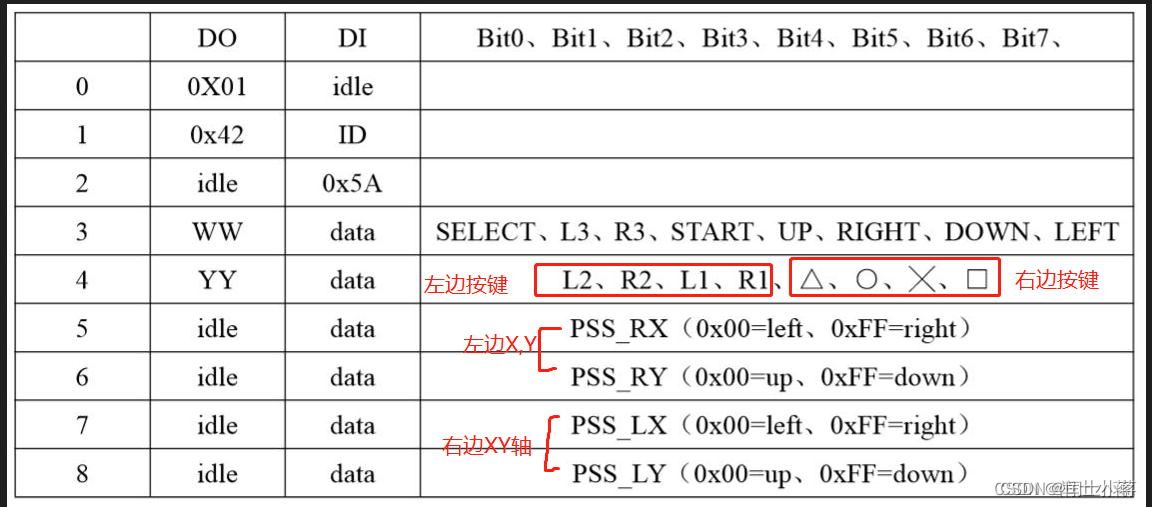

表 1：数据意义对照表!
在这里插入图片描述

当有按键按下，对应位为“0”，其他位为“1”，例如当键“SELECT”被按下时，Data[3]=11111110B，
红灯模式时：左右摇杆发送模拟值，0x00~0xFF(256) 之间的模拟量，且摇杆按下的键值值
L3、R3 有效；
绿灯模式时：左右摇杆模拟值为无效，推到极限时，对应发送 UP、RIGHT、DOWN、 LEFT、△、○、╳、□，按键 L3、R3 无效。

硬件连接部分

接收器与 stm32 连接方式
Dl—>PC13
DO—>PB14
CS—>OC15
CLK—>PB8

下面就是测试程序

完整程序详见工程文件。 这里主要介绍 ps2.c 文件中的函数。

void PS2_Init(void)
{//ÊäÈë  DI->PC13   		GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC | RCC_APB2Periph_AFIO,       ENABLE);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_13;//PC13GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //ÏÂÀ­Ä£Ê½PWR_BackupAccessCmd(ENABLE);RCC_LSEConfig(RCC_LSE_OFF);BKP_TamperPinCmd(DISABLE);PWR_BackupAccessCmd(DISABLE);GPIO_Init(GPIOC, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14 | GPIO_Pin_15;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_Init(GPIOC, &GPIO_InitStructure); 	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_9;//PB9GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure); 	}

端口初始化

//向手柄发送命令

 void PS2_Cmd(u8 CMD)
{volatile u16 ref=0x01; for(ref=0x01;ref<0x0100;ref<<=1){if(ref&CMD){DO_H;	//输出一位控制位}else DO_L;CLK_H; //时钟拉高 delay_us(50);CLK_L; delay_us(50); CLK_H;}
}

//读取手柄数据

 void PS2_ReadData()
{volatile u8 byte=0; volatile u16 ref=0x01;//PS2 解码通讯CS_L;PS2_Cmd(Comd[0]); //开始命令PS2_Cmd(Comd[1]); //请求数据 for(byte=2;byte<9;byte++) //开始接受数据{for(ref=0x01;ref<0x100;ref<<=1){CLK_H;CLK_L; delay_us(50); CLK_H;if(DI)Data[byte] = ref|Data[byte];}delay_us(50);}CS_H;
}

上面两个函数分别为主机向手柄发送数据、手柄向主机发送数据。手柄向主机发送的数 据缓存在数组 Data[ ]中，数组中共有 9 个元素，每个元素的意义请见表 1。
//对读出来的 PS2 的数据进行处理 //按下为 0， 未按下为 1

u8 PS2_DataKey()
{u8 index; PS2_ClearData(); PS2_ReadData();Handkey=(Data[4]<<8)|Data[3]; //这是 16 个按键 按下为 0， 未按下为 1for(index=0;index<16;index++){if((Handkey&(1<<(MASK[index]-1)))==0) return index+1;}	return 0;	//没有任何按键按下
}

8 位数 Data[3]与 Data[4]，分别对应着 16 个按键的状态，按下为 0，未按下为 1。通过
对这两个数的处理，得到按键状态并返回键值。
编写主函数：
PS2 解码通讯

int main(void)
{u8 key;Stm32_Clock_Init(9); //系统时钟设置delay_init(72);	//延时初始化uart_init(72,9600);	//串口 1 初始化PS2_Init();	while(1)	{	key=PS2_DataKey();if(key!=0)	//有按键按下{	printf("	\r\n   %d  is  pressed  \r\n",key);}printf(" %5d %5d %5d %5d\r\n",PS2_AnologData(PSS_LX),PS2_AnologData(PSS_LY), PS2_AnologData(PSS_RX),PS2_AnologData(PSS_RY) );delay_ms(50);}
}

上面两个函数分别为主机向手柄发送数据、手柄向主机发送数据。手柄向主机发送的数 据缓存在数组 Data[ ]中，数组中共有 9 个元素，每个元素的意义请见表 1。

//对读出来的 PS2 的数据进行处理 //按下为 0， 未按下为 1

u8 PS2_DataKey()
{u8 index; PS2_ClearData(); PS2_ReadData();Handkey=(Data[4]<<8)|Data[3]; //这是 16 个按键 按下为 0， 未按下为 1 for(index=0;index<16;index++){if((Handkey&(1<<(MASK[index]-1)))==0)return index+1;}	return 0;	//没有任何按键按下
}

当有按键按下时，输出按键值

4 下载与测试

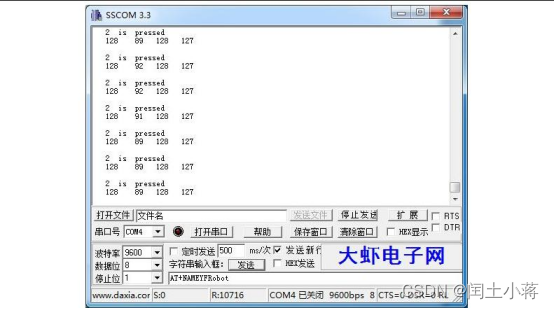

编译程序并下载。按 ANALOG 可以改变模式，先选择红灯模式，遥控器上指示灯为红 色。串口输出的模拟值为 127 或 128，当晃动摇杆时，相应的模拟值就会改变，这时摇杆按 键可以按下，可以输出键值，见图 2。
在这里插入图片描述

在这里插入图片描述

图 2 按下“△”，输出对应的键值“13”。
在这里插入图片描述

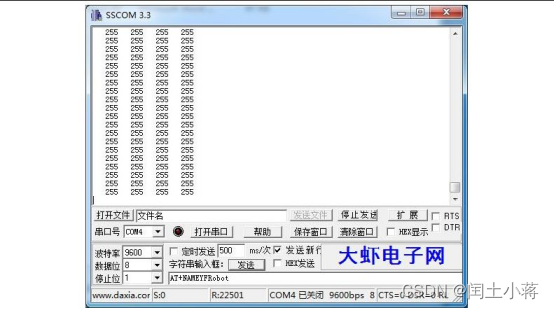

图 3 按“ANALOG”，改为绿灯模式，手柄上指示灯变为“绿色”，串口输出的模拟值为

“255”，轻轻晃动摇杆，模拟值不变。

在这里插入图片描述

图 4 我们将右摇杆向上推到极限，这时串口输出“13 is pressed”，键值对应“△”，但模

拟的值不改变。
在这里插入图片描述

图 5 “红灯模式”和“绿灯模式”的主要区别就在与摇杆模拟值的输出。
在这里插入图片描述

测试案例2

ps2 函数

/*********************************************************
File：PS2驱动程序
Description: PS2驱动程序
**********************************************************/
u16 Handkey;
u8 Comd[2]={0x01,0x42};	//开始命令。请求数据
u8 Data[9]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}; //数据存储数组
u16 MASK[]={PSB_SELECT,PSB_L3,PSB_R3 ,PSB_START,PSB_PAD_UP,PSB_PAD_RIGHT,PSB_PAD_DOWN,PSB_PAD_LEFT,PSB_L2,PSB_R2,PSB_L1,PSB_R1 ,PSB_GREEN,PSB_RED,PSB_BLUE,PSB_PINK};	//按键值与按键明void PS2_Init(void)
{//输入  DI->PB9   		GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOA, ENABLE);GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable , ENABLE);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_14;//PA14GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //下拉模式//PWR_BackupAccessCmd(ENABLE);//RCC_LSEConfig(RCC_LSE_OFF);//BKP_TamperPinCmd(DISABLE);//PWR_BackupAccessCmd(DISABLE);GPIO_Init(GPIOA,&GPIO_InitStructure);//  DO->PA12    CS->PA8  CLK->PB9GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出模式GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure); 	}//向手柄发送命令
void PS2_Cmd(u8 CMD)
{volatile u16 ref=0x01;Data[1] = 0;for(ref=0x01;ref<0x0100;ref<<=1){if(ref&CMD){DO_H;                   //输出以为控制位}else DO_L;CLK_H;                        //时钟拉高//delay_us(50);Delay_us(50);CLK_L;//delay_us(50);Delay_us(50);CLK_H;if(DI)Data[1] = ref|Data[1];}
}
//判断是否为红灯模式
//返回值；0，红灯模式
//		  其他，其他模式
u8 PS2_RedLight(void)
{CS_L;PS2_Cmd(Comd[0]);  //开始命令PS2_Cmd(Comd[1]);  //请求数据CS_H;if( Data[1] == 0X73)   return 0 ;else return 1;}
//读取手柄数据
void PS2_ReadData(void)
{volatile u8 byte=0;volatile u16 ref=0x01;CS_L;PS2_Cmd(Comd[0]);  //开始命令PS2_Cmd(Comd[1]);  //请求数据for(byte=2;byte<9;byte++)          //开始接受数据{for(ref=0x01;ref<0x100;ref<<=1){CLK_H;CLK_L;//delay_us(50);Delay_us(50);CLK_H;if(DI)Data[byte] = ref|Data[byte];}//delay_us(50);Delay_us(50);}CS_H;
}//对读出来的PS2的数据进行处理      只处理了按键部分         默认数据是红灯模式  只有一个按键按下时
//按下为0， 未按下为1u8 PS2_DataKey()
{
//	static uint8 temp=1;u8 index;PS2_ClearData();PS2_ReadData();Handkey=(Data[4]<<8)|Data[3];     //这是16个按键  按下为0， 未按下为1for(index=0;index<16;index++){	    if((Handkey&(1<<(MASK[index]-1)))==0){//temp=(Handkey&(1<<(MASK[index]-1)));return index+1;}}return 0;          //没有任何按键按下
}//得到一个摇杆的模拟量	 范围0~255
u8 PS2_AnologData(u8 button)
{return Data[button];
}//清除数据缓冲区
void PS2_ClearData()
{u8 a;for(a=0;a<9;a++)Data[a]=0x00;
}

/**************************************************************************
函数功能：获取PS2无线手柄按键值，定时器每隔段时间进行读取PS2_DataKey()
入口参数：无
返回  值：无
**************************************************************************/
void scan_ps2(void)
{if (flag_scan_ps2)   //定时时间到{flag_scan_ps2 = 0;key = PS2_DataKey();switch(key){case PSB_PAD_UP:CPWM[1]+=10;if(CPWM[1]>=2300)   CPWM[1]=2300;dj1+=10;if(dj1>=2200)dj1=2200;sprintf(buf,"#1P%dT1\r\n",dj1);UART_PutStr(USART3,buf);break; case PSB_PAD_DOWN:CPWM[1]-=10;if(CPWM[1]<=700)  CPWM[1]=700;dj1-=10;if(dj1<=700)dj1=700;sprintf(buf,"#1P%dT1\r\n",dj1);UART_PutStr(USART3,buf);break;case PSB_PAD_LEFT:CPWM[2]+=10;if(CPWM[2]>=2300) CPWM[2]=2300;dj2+=10;if(dj2>=2200)dj2=2200;sprintf(buf,"#2P%dT1\r\n",dj2);UART_PutStr(USART3,buf);break; case PSB_PAD_RIGHT:CPWM[2]-=10;if(CPWM[2]<=700) CPWM[2]=700;dj2-=10;if(dj2<=700)dj2=700;sprintf(buf,"#2P%dT1\r\n",dj2);UART_PutStr(USART3,buf);break;case PSB_TRIANGLE:CPWM[3]+=10;if(CPWM[3]>=2300) CPWM[3]=2300;dj3+=10;if(dj3>=2200)dj3=2200;sprintf(buf,"#3P%dT1\r\n",dj3);UART_PutStr(USART3,buf);break; case PSB_CROSS:CPWM[3]-=10;if(CPWM[3]<=700)  CPWM[3]=700;dj3-=10;if(dj3<=700)dj3=700;sprintf(buf,"#3P%dT1\r\n",dj3);UART_PutStr(USART3,buf);break;case PSB_PINK:CPWM[4]+=10;if(CPWM[4]>=2300)  CPWM[4]=2300;dj4+=10;if(dj4>=2200)dj4=2200;sprintf(buf,"#4P%dT1\r\n",dj4);UART_PutStr(USART3,buf);break; case PSB_CIRCLE:CPWM[4]-=10;if(CPWM[4]<=700) CPWM[4]=700;dj4-=10;if(dj4<=700)dj4=700;sprintf(buf,"#4P%dT1\r\n",dj4);UART_PutStr(USART3,buf);break;case PSB_L1:CPWM[5]+=10;if(CPWM[5]>=2300) CPWM[5]=2300;dj5+=10;if(dj5>=2200)dj5=2200;sprintf(buf,"#5P%dT1\r\n",dj5);UART_PutStr(USART3,buf);break; case PSB_L2:CPWM[5]-=10;if(CPWM[5]<=700)  CPWM[5]=700;dj5-=10;if(dj5<=700)dj5=700;sprintf(buf,"#5P%dT1\r\n",dj5);UART_PutStr(USART3,buf);break;case PSB_R1:CPWM[6]+=10;if(CPWM[6]>=2300) CPWM[6]=2300;dj6+=10;if(dj6>=2200)dj6=2200;sprintf(buf,"#6P%dT1\r\n",dj6);UART_PutStr(USART3,buf);break; case PSB_R2:CPWM[6]-=10;if(CPWM[6]<=700)  CPWM[6]=700;dj6-=10;if(dj6<=700)dj6=700;sprintf(buf,"#6P%dT1\r\n",dj6);UART_PutStr(USART3,buf);break;default:break;}}}

main 函数

uint16 CPWM[9]= {1500,1500,1500,1500,1500,1500,1500,1500,1500};
unsigned int dj1=1500;
unsigned int dj2=1500;
unsigned int dj3=1500;
unsigned int dj4=1500;
unsigned int dj5=1500;
unsigned int dj6=1600;char buf[30];
uint16 UartRec[9]; 			  //上位机字符串解析都放在这个数组里
unsigned char flag_uart1_rev=0;
unsigned char flag_uart2_rev=0;
char uart2_buf[255];
char uart1_buf[255];
unsigned char i=0;
u32 key, key_bak;
uint8 flag_vpwm=0;
unsigned char flag_scan_ps2;
void scan_ps2(void);
int main(void)
{   SysTick_Init();		//系统滴答定时器初始化 	Servor_GPIO_Config();		LED_Init();	      //LED 初始化函数Beep_Init();      //蜂鸣器初始化函数Beep_Test();      //蜂鸣器测试Led_Test(); Timer_Init();Timer_ON();PS2_Init();Uart_Init(1);	Uart_Init(3);	USART3_Config(115200);USART_Config(USART1,115200);while (1){	scan_ps2();}
}

由于设备坏了，就不测试了，自己测试吧！！！1
