arduino + esp8266_01s + TM1637做一个WiFi时钟

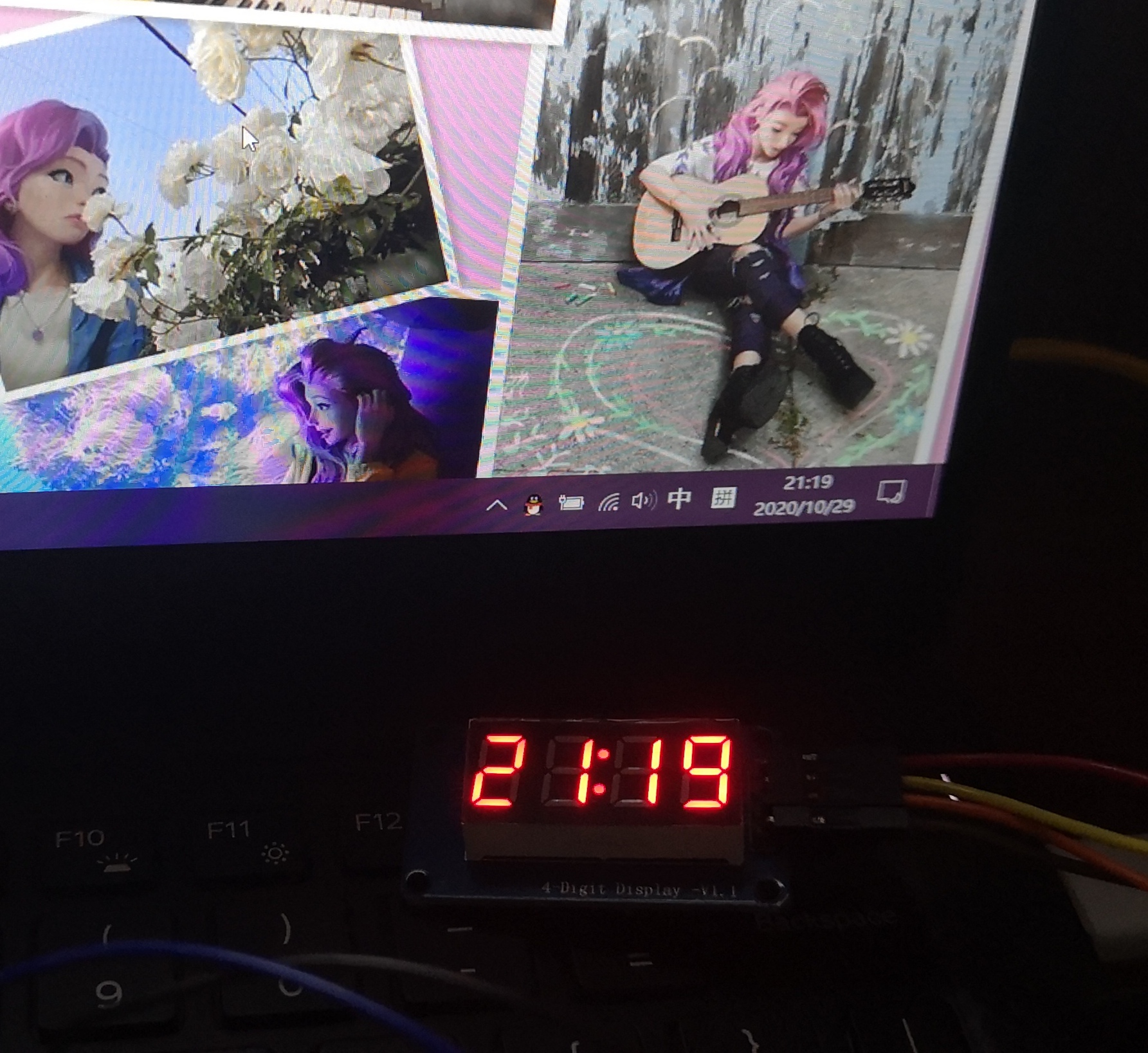

看了很多的wifi时钟，于是就做了一个掌上的mini时钟，我没有安装esp8266的库文件和板级支持包，所以就打算直接用at指令来访问服务器，并从接收到的数据中获取当前时间。经测量大概3天误差在±10毫秒以内，然后系统每24小时自动进行校准时间，减少误差。最终效果还算理想。

硬件部分：

arduino nano ：体型较小，比较便宜
esp8266_01s ：01s相对于01在接线上可以不用把EN接高电平
TM1637 ：与其它四位数码管相比使用I2c接口，所需引脚大量减少
usb转ttl：用于wifi模块的调试

软件：

1.arduino IDE
2.需要安装TM1637库文件
3.我并未安装arduino上的esp8266库文件，因此wifi模块使用at指令来进行调试的，具体操作在下面展示

库安装

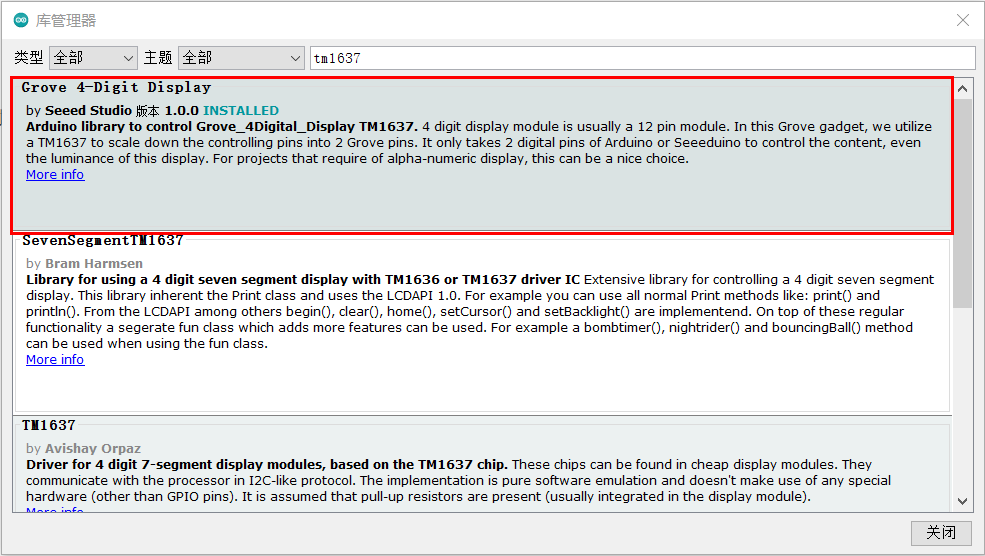

打开arduino IDE再按快捷键 Crtrl + Shift + I 调出库管理，再
在输入栏上写上TM1637，点击安装。
在这里插入图片描述

连线部分

esp8266_01s	arduino
3.3v	3.3v
GND	GND
RX	TX
TX	RX

TM1637	arduino
3.3v	3.3v
GND	GND
CLK	11
DIO	12

AT指令调试：

wifi模块接上usb转ttl，打开串口调试助手输入：
AT 若返回“ok”则表示能正常通讯，然后依次输入以下代码
(输出时在最后加上回车换行)：
AT+CWMODE=3 配置成 AP+STA模式
AT+RST 重启生效
AT+CIFSR 查询设备IP
AT+CWJAP=“ssid”,“password” 连接你手机的热点“ssid”为热点的名称，"password"为密码。
AT+CIPSTART=“TCP”,“183.230.40.33”,80l连接的服务器ip 183.230.40.33/80
AT+CIPMODE=1开启透传模式
AT+CIPSEND开始透传

现在wifi模块就已经连上服务端了，这时我们在串口随便发送任意字符，都会收到服务器返回给我们的信息，这时只要把里面的时间给读取出来就行了。

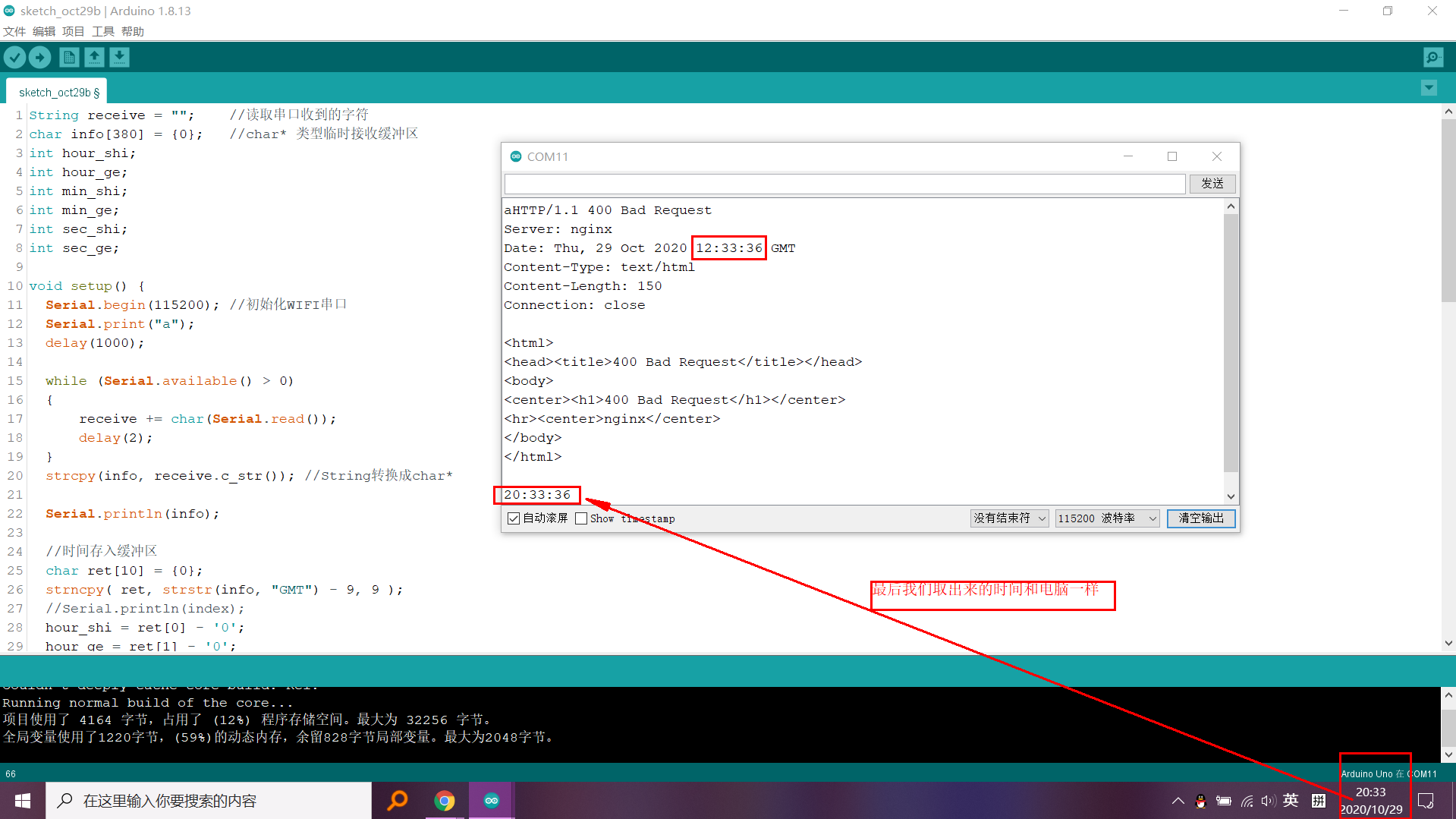

在这里插入图片描述
这里我发送了一个’A’，服务器给我返回了带有时间的消息包。但这里的时间是美国时间，所以需要在小时上加个8小时的时差就行了。

wifi模块上电自动连接到服务器

如果我们想把wifi模块给配置好
AT+SAVETRANSLINK=1,“183.230.40.33”,80,“TCP”,100开机自动连接并进入透传。

输入这行命令这样就不用每次上电都重新发送AT指令了。

esp8266_01s获取时间

String receive = "";    //读取串口收到的字符
char info[380] = {0};   //char* 类型临时接收缓冲区
int hour_shi;
int hour_ge;
int min_shi;
int min_ge;
int sec_shi;
int sec_ge;void setup() {Serial.begin(115200); //初始化WIFI串口Serial.print("a");delay(1000);//等待连接  while (Serial.available() > 0){receive += char(Serial.read());//将串口读取的值存到字符串receive中delay(2);}strcpy(info, receive.c_str()); //String转换成char*Serial.println(info);char ret[10] = {0};  //时间存入缓冲区strncpy( ret, strstr(info, "GMT") - 9, 9 ); //将字符“GMT”前的9个字符放到ret字符数组中hour_shi = ret[0] - '0';hour_ge = ret[1] - '0';min_shi = ret[3] - '0';min_ge = ret[4] - '0';sec_shi = ret[6] - '0';sec_ge = ret[7] - '0';hour_ge += 8;//时差处理，在小时上加8，返回北京时间if(hour_ge>10){if(hour_shi==0){hour_ge = hour_ge%10;hour_shi = 1;}else//(hour_shi==1){hour_ge = hour_ge % 10;hour_shi = 2;if(hour_ge>4){hour_ge -= 4;hour_shi = 0;}}}else{hour_ge = hour_ge % 10;if(hour_shi==0){hour_shi = 1;}else{hour_shi = 2;}}Serial.print(hour_shi);//串口打印获取的时间Serial.print(hour_ge);Serial.print(":");Serial.print(min_shi);Serial.print(min_ge);Serial.print(":");Serial.print(sec_shi);Serial.println(sec_ge);delay(1000);
}
void loop()
{}

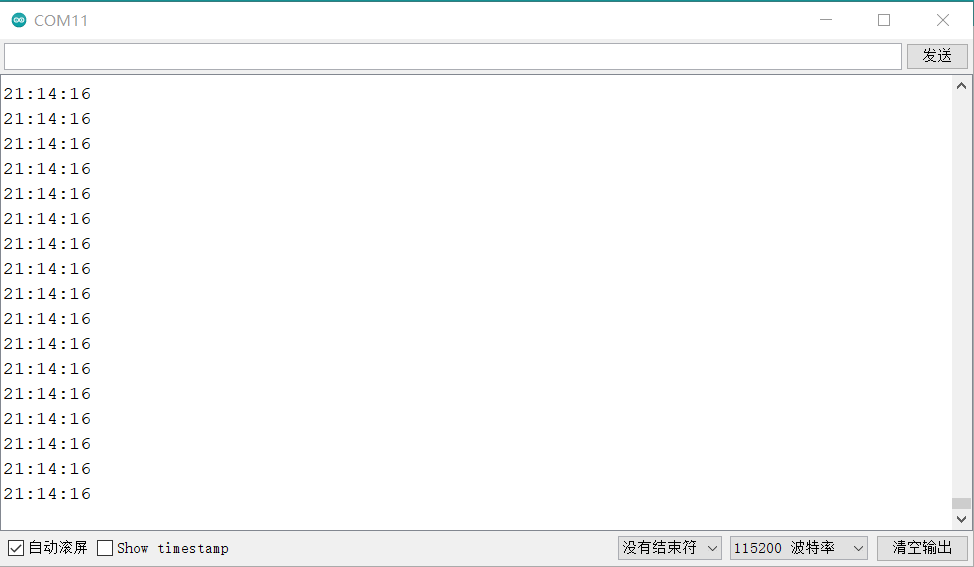

运行成功后

使用millis()函数，使程序不断进行时间累加

unsigned long time;
int hour_shi;
int hour_ge;
int min_shi;
int min_ge;
int sec_shi;
int sec_ge;void showTime(unsigned long t);
void(*restart)(void) = 0; //软重启
void adjustTime(long sec = 0);void setup() {Serial.begin(115200);
}void loop() {time = millis();//返回开始运行当前程序时的毫秒数。这个数字在大约50天后溢出，即回到零。 showTime(time/1000); adjustTime(); //默认不校对 否则sec秒校对一次时间(一天进行一次校准(86400))
}void showTime(unsigned long t)
{//网络时间矫正精确到秒t += (sec_shi*10 + sec_ge + 1); //把格式全部转换成分钟unsigned long sum_min = t/60 + ((hour_shi*10 + hour_ge)*60 + (min_shi*10 + min_ge));unsigned long temp_hour = sum_min/60%24;unsigned long temp_min = sum_min%60;unsigned long temp_sec = t%60;int h_0 = temp_hour/10;int h_1 = temp_hour%10;int m_2 = temp_min/10;int m_3 = temp_min%10;Serial.print(h_0);Serial.print(h_1);Serial.print(":");Serial.print(m_2);Serial.print(m_3);Serial.print(":");Serial.print(temp_sec/10);Serial.println(temp_sec%10);
}void adjustTime(long sec)
{if (sec != 0 && time/1000 > sec) //0表示不校对 否则sec秒校对一次 restart();  //校对时间(重启)
}
