根据目前市面上现有的暖风机，我们打算选择一款具有代表性的暖风机，在它的基础上进行改装。于是我们就选择了荣事达Royalstar的这款暖风机。
在改装之前需要我们对它进行拆机分析。接下来我们就开始吧~
一、功能逻辑
1、倾倒断电
倾倒断电功能在热风机中十分必要，直立造型在实际运用过程中很容易发生误撞倾倒事件，倾倒以后倘若外壳破损导致内部电路裸露在外，发生火灾、触电等事故的概率会大大增加。所以在类似产品设计中往往会引入倾倒开关，增加产品的安全性。这款暖风机的倾倒开关位于总电源之后，只有在机器正常直立的时候才能正常上电。
2、灯光
荣事达的这款暖风机灯光部分控制独立与其他部件运行，设备供电以后就可以直接控制，不需要开启电源开关。控制方式为触摸灯光按键或者按下遥控器灯光按键，实现四色切换与开关。
3、冷暖风输出
在冷暖风输出方面主要有以下特点：
- 15-40℃恒温调节
- 实际温度高于目标温度进入冷风模式
- 实际温度低于目标温度2℃进入加热一档
- 实际温度低于目标温度4℃进入加热二档
- 出风口堵塞不加热
- 模式强制切换
- 倒计时
- 面板显示状态、设定温度、当前温度、倒计时时间
- 摇头
二、功耗测试
功耗测试我们选用一款涂鸦的WIFI智能插座作为测试工具，它可以在涂鸦智能APP上显示当前电流、当前功耗、当前电压、总用电量等参数，误差为3%。

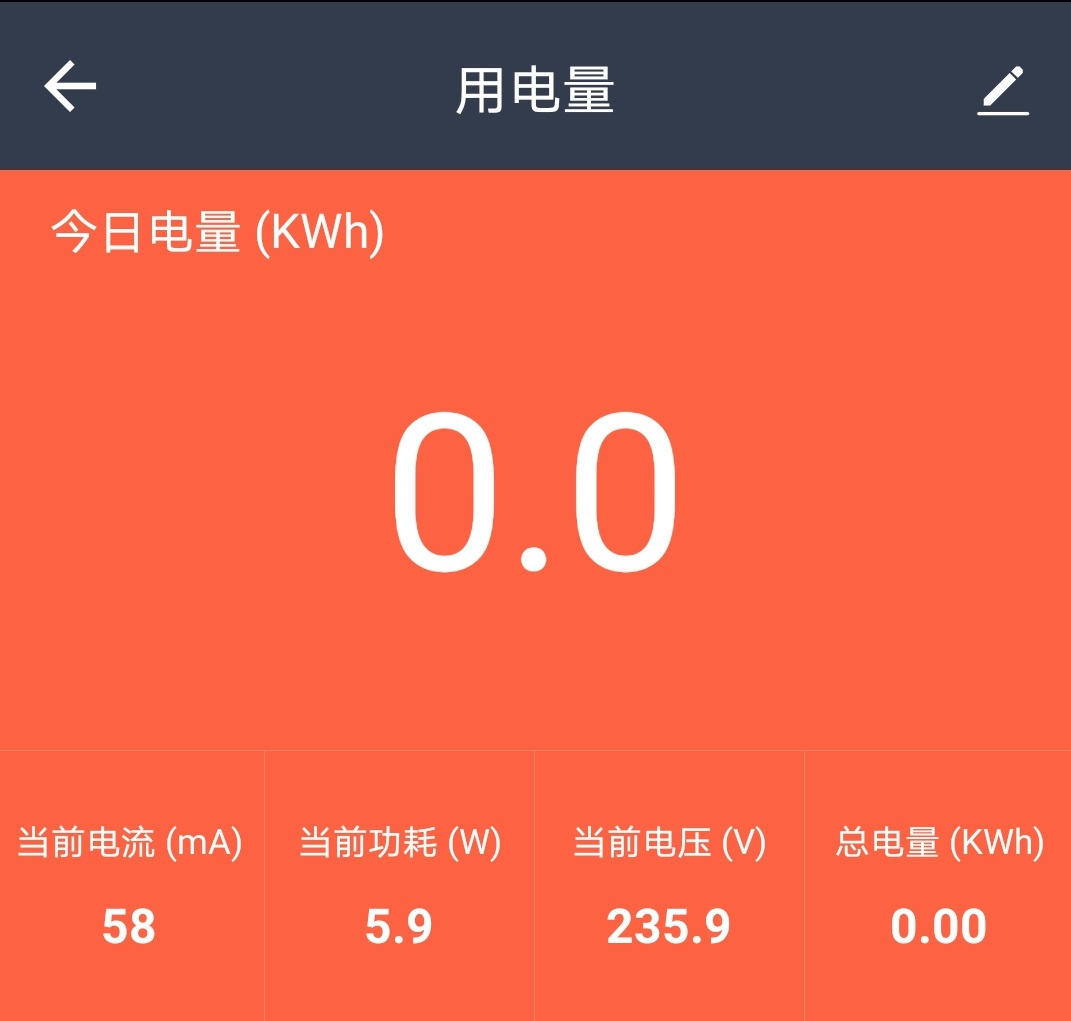

- 待机功耗
- 冷风功耗
- 加热一档
- 加热二档
- 灯光一
- 灯光二
- 灯光三
- 灯光四
三、拆机
- 取下底部盖板
去掉底部10个十字螺丝，取下底部盖板。
- 底部细节
可以看到里面用Y型槽螺丝固定的压线片和防倾倒的开关，以及三个摇头转轴。
- 取下压线片和三个转轴
压线片和转轴特写。
- 剪下扎带
摇头机构特写。
- 取下摇头电机转盘
摇头电机与曲柄特

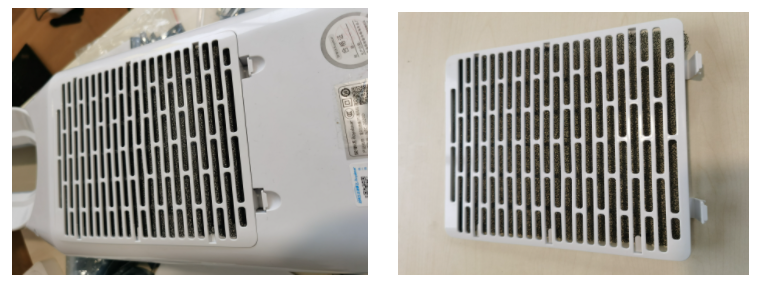

- 取下防尘网
取下防尘网，防尘网特写。
- 取下风机盖
用螺丝刀取下电机盖的所有螺丝，撬开两侧固定扣，向上（直立时向后）划出电机盖
- 风机盖内部特写

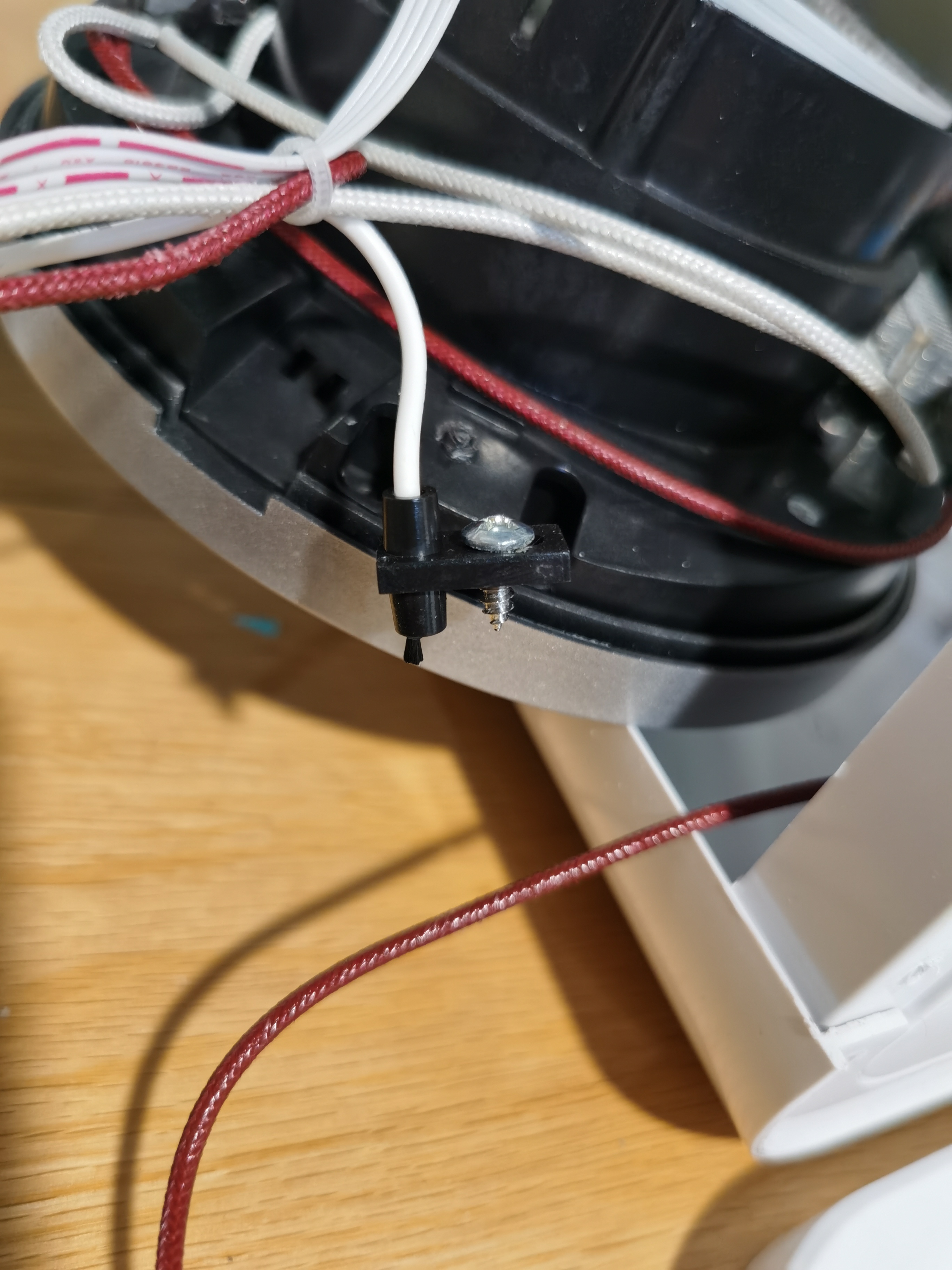

电机与温度传感器特写。

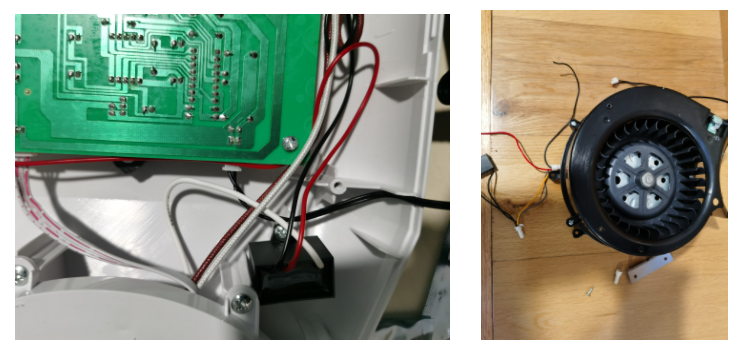

- 拆解风机盖与温度传感器
取下风机固定部件，拿起风机拔下温度传感器，拆掉电容固定螺丝，剪掉风机与主控板的接线和黑色GND线。
- 拆解摇头电机
同样取下摇头电机固定螺丝，将两根黄线从头部剪掉。
- 拆下电路板
拔掉灯带接线，拧下主控板固定螺丝，用电烙铁取下电路板上的加热装置和灰尘传感器以及电源线，就可以取下电路板了。
- 加热装置特写
- 加热装置特写
- 灯带特写
四、总结
拆解完毕，我们选择这一款暖风机，就是因为它的功能很具有代表性，有红外遥控、防倾倒开关、冷暖风、温度显示、恒温设定、倒计时、摇头等，但是还算不上智能，缺少远程APP遥控，接下来我们就打算对它的主控板再来一波分析，另外结合涂鸦智能CBU WIFI 模组搭建一个SOC版本的暖风机，不采用其他MCU将它智能化，减少代码开发量降低一下开发难度，另外省一个MCU也能降低一定的成本。接下来我们就开始下一个环节吧~
